Снятие и установка блока питания
Disassembling and Installing Power Supply
Если блок питания не работает или в главном окне WhatsMinerTool отображается код ошибки, связанный с блоком питания, блок питания можно снять и проверить. Подробнее о кодах ошибок и WhatsMinerTool — в руководстве WhatsMinerTool_Operation Guide_V2.3PDF, англ.. Перед началом работ выключите гидромайнер и извлеките его из стойки.
When a power supply is not working or when an error code related to the power supply is displayed on a main interface of WhatsMinerTool, you can remove the power supply and check it. For details about error code and WhatsMinerTool, see WhatsMinerTool_Operation Guide_V2.3. Before performing this operation, please power off the hydro-cooling miner and take it out from a cabinet.
Снятие блока питания
Disassembling Power Supply

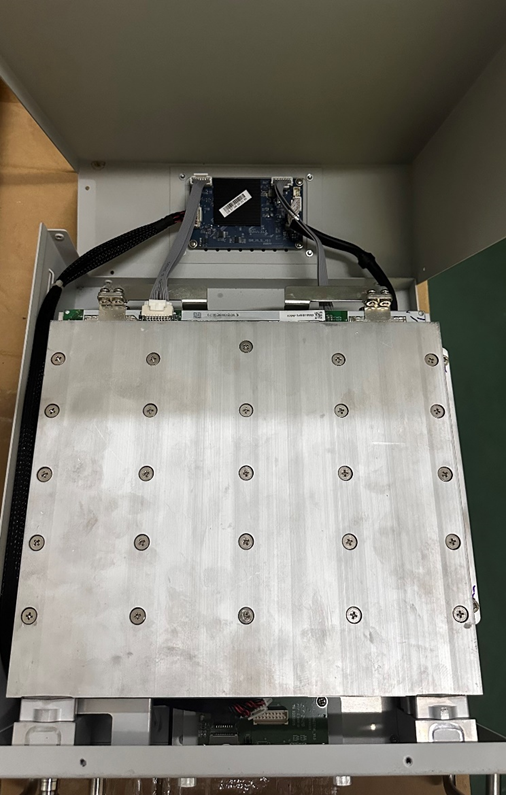

Шаг 1. Ослабьте и выкрутите все крепёжные винты верхнего корпуса гидромайнера, затем откройте верхний корпус.

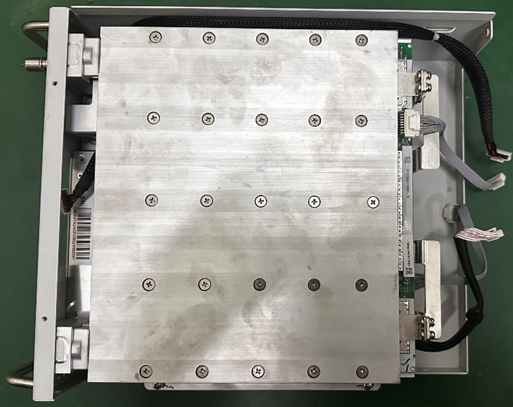

Шаг 2. Отсоедините плоский кабель от платы управления, затем снимите верхний корпус.
Шаг 3. Выкрутите винты, крепящие медные шины, затем снимите медные шины, соединяющие блок питания с охлаждающей пластиной водоблока.

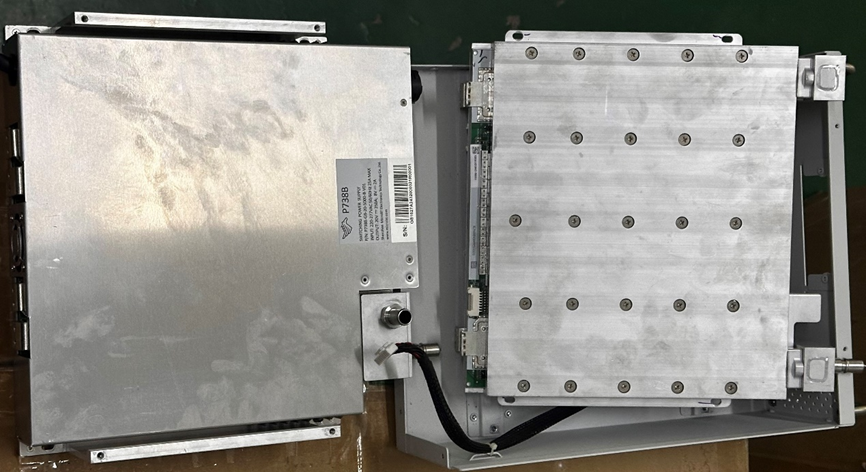

Шаг 4. Выкрутите винты, скрепляющие блок питания с охлаждающей пластиной, и винты, крепящие блок питания к нижнему корпусу, затем снимите по отдельности охлаждающую пластину и блок питания.
Step 1 Loosen and remove all fixing screws on an upper housing of a hydro-cooling miner, and then open the upper housing.
Step 2 Disconnect a flat cable from a control board, and then remove the upper housing.
Step 3 Unscrew screws that secure copper bars, and then remove the copper bars connecting a power supply and a hydro-cooling plate.
Step 4 Unscrew screws that secure the power supply and the hydro-cooling plate together, unscrew screws that secure the power supply to the lower housing, and then remove the hydro-cooling plate and the power supply separately.
Установка блока питания
Installing Power Supply

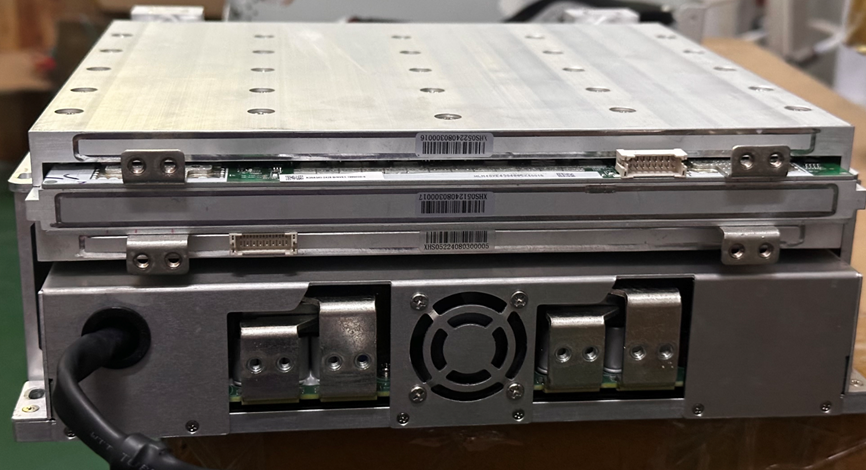

Шаг 1. По очереди установите блок питания и охлаждающую пластину обратно на нижний корпус. Вкрутите и затяните винты, крепящие блок питания к нижнему корпусу, затем — винты, скрепляющие блок питания с охлаждающей пластиной.
Шаг 2. Установите на место медные шины, соединяющие блок питания с охлаждающей пластиной, затем вкрутите и затяните крепящие их винты.
Примечание: медные шины необходимо подключить с соблюдением полярности.
Шаг 3. Подключите плоские кабели к плате управления, совместите снятый верхний корпус с его исходным положением и закройте им нижний корпус.
Шаг 4. Вкрутите и затяните винты, крепящие верхний корпус к нижнему.
Step 1 Place a power supply and hydro-cooling plate back onto a lower housing in order, screw in screws that secure the power supply to the lower housing and tighten them, and then screw in screws that secure the power supply and hydro-cooling plate and tighten them.
Step 2 Place copper bars connecting the power supply and the hydro-cooling plate in a correct position, and then screw in screws that secure the copper bars and tighten them.
Note: Positive and negative poles of the copper bars must be connected correctly.
Step 3 Plug in flat cables connected to the control board, align the disassembled upper housing according to its original position, and then close it onto the lower housing.
Step 4: Screw in the screws that secure the upper housing to the lower housing and tighten them.
