Подключение остальных датчиков и исполнительных устройств
Что можно подключить
Датчики контроллера ТЕПЛОБАЙТ:
- до семи датчиков температуры DS18B20 — выход и вход майнеров, обратка майнеров, выход градирни, подача и обратка отопления, бойлер ГВС;
- датчик давления — токовый 4–20 мА или вольтажный 0–5 В;
- до шести импульсных датчиков протока.
Исполнительное оборудование: циркуляционный насос, трёхходовой клапан (в том числе модулирующий), вентилятор градирни (1–3 скорости через реле, частотник по RS485 или регулятор 0–10 В), котёл отопления, бойлер ГВС, насос подкачки, реле питания майнеров. Реле у контроллера шесть.
Подключать всё сразу не обязательно: контроллер работает с той конфигурацией, которая есть на объекте, неподключённые каналы в логике не участвуют.
Реле
Реле платы
По документации производителя платы KinCony: на плате KC868-A6 шесть реле, характеристика контактов — «10A 220V», у каждого реле выведены три контакта: NO (нормально разомкнутый), COM (общий), NC (нормально замкнутый). Клеммы реле — нижняя колодка Output1 … Output6. Светодиоды Relay 1 … Relay 6 на плате показывают, какое реле включено.
При включении контроллера Теплобайт все шесть реле выключены — контакт COM соединён с NC. Состояние реле между перезагрузками не сохраняется; реле включает автоматика или пользователь вручную, уже после старта.
Питание майнеров реле контроллера Теплобайт напрямую не коммутирует: реле управляет катушкой внешнего контактора, а силовые линии майнеров идут через контактор.
Питание майнеров через контактор
Реле питания майнеров — штатная функция контроллера ТЕПЛОБАЙТ. Силовую нагрузку майнеров реле контроллера напрямую не коммутирует: оно управляет катушкой внешнего контактора.
При включении и после перезагрузки контроллера все его реле выключены — состояния реле намеренно не сохраняются, это защита от «залипания» в неизвестном состоянии. Дальше контуры сами включают нужные реле по текущим показаниям, а реле майнеров включается автоматически, если это разрешено настройкой «Включать при старте» и запущен насос.
Что при выключенных реле произойдёт с вашей нагрузкой, зависит от схемы подключения на объекте (нормально замкнутый или разомкнутый контакт, схема контактора). Схему под ваше оборудование согласуйте с поддержкой до монтажа.
Насос, котёл, бойлер ГВС
Реле платы KC868-A6 контроллера Теплобайт дают сухие контакты: плата не подаёт на клеммы NO, COM, NC никакого напряжения, реле только замыкает и размыкает цепь. Питание нагрузки — фаза 220 В или управляющий сигнал устройства — заводится на клемму COM от внешней цепи, нагрузка подключается к NO (включена, когда реле включено) или к NC (включена, когда реле выключено).
- Циркуляционный насос подключается к реле контроллера Теплобайт напрямую, без контактора.
- Котёл отопления включается через контактор или другим способом, который предусмотрен схемой подключения самого котла, — например, через его вход внешнего термостата. Способ выбирается по документации котла.
- Бойлер ГВС реле контроллера Теплобайт включает не сам бойлер, а насос вторичного контура на бойлер или клапан, переключающий поток на бойлер. Такой насос или клапан подключается к реле напрямую.
По документации производителя реле Hongfa: нормально разомкнутый контакт NO реле JQC-3FF рассчитан на 10 А при 277 В переменного тока, нормально замкнутый NC — на 5 А при 250 В, для активной нагрузки. Данных для индуктивной нагрузки (двигатель насоса, катушка контактора) в паспорте нет.
Внимание: мощный насос подключайте через контактор, как котёл, — реле включает катушку контактора, а насос питается через силовые контакты контактора. Напрямую на реле — только бытовой циркуляционный насос: номинал контакта реле дан для активной нагрузки, а пусковой ток двигателя выше рабочего.
Датчик давления
Датчик давления 4–20 мА
Токовый датчик давления 4–20 мА (двухпроводной, например PTC-131A) питается от клеммы питания платы +12V — той же, на которую приходит питание контроллера Теплобайт.
Таблица: подключение двухпроводного датчика давления 4–20 мА.
| Провод датчика | Куда подключать |
|---|---|

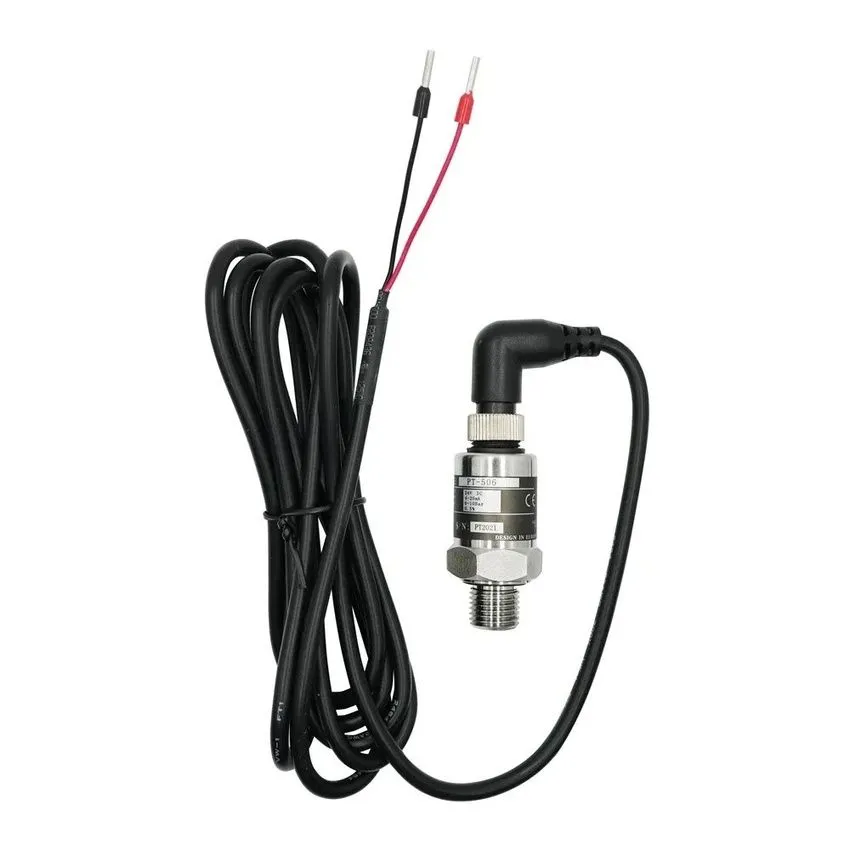

| Плюс (+), обычно красный | Клемма питания +12V |
| Минус (−), обычно чёрный | Клемма A1 |
| Резистор 150 Ом | Между клеммами A1 и GND |
Резистор 150 Ом преобразует ток датчика в напряжение, которое измеряет аналоговый вход A1. В веб-интерфейсе для такого датчика выбирается тип «токовый 4–20 мА»; контроль обрыва токовой петли при этом включён.
Датчик давления 0–5 В
Датчик давления с выходом по напряжению 0–5 В (трёхпроводной) подключается к контроллеру Теплобайт без резистора: если стоял шунт 150 Ом от токового датчика, его нужно снять.
Таблица: подключение трёхпроводного датчика давления 0–5 В.
| Провод датчика | Куда подключать |
|---|---|
| V+ (питание) | Клемма питания по паспорту датчика (обычно +12 В) |
| GND (общий) | Клемма GND |
| OUT (сигнал 0–5 В) | Клемма A1 |
Напряжение питания датчика и уровень его выходного сигнала — разные величины: питание берётся по паспорту датчика, сигнал 0–5 В заводится на A1. В веб-интерфейсе выбирается тип «вольтажный 0–5 В»; контроль обрыва петли отключён, потому что 0 В для такого датчика — нормальный «ноль давления».
Датчики протока
Подключение датчиков протока
Контроллер Теплобайт принимает до шести импульсных датчиков протока (расхода воды) на дискретные входы DI-1 … DI-6. Подходят трёхпроводные датчики на эффекте Холла с выходом NPN «открытый коллектор», например серии G1 (1–50 л/мин), YF-S201, YF-B1.
Датчики протока питаются от клеммы питания платы +12V.
Таблица: подключение одного датчика протока.
| Провод датчика | Куда подключать |
|---|---|
| Красный (питание +) | Клемма питания +12V |
| Чёрный (общий −) | Клемма GND |
| Жёлтый (сигнал, импульсы) | Клемма DI-1 (или другой свободный DI) |
Подтягивающий резистор на сигнальной линии датчика протока не нужен: входы DI платы развязаны оптопарами. Несколько датчиков подключаются так же, каждый — на свой вход DI. Перепутанные питание и общий провод могут вывести датчик из строя.
Коэффициент K
Коэффициент K датчика протока — число импульсов на один литр воды. Контроллер Теплобайт пересчитывает импульсы в л/мин по этому коэффициенту; значение по умолчанию в прошивке — 108 имп/л (датчики G1).
Таблица (по паспортам производителей датчиков): типичные коэффициенты K импульсных датчиков протока.
| Модель | Диапазон | K, имп/л |
|---|---|---|

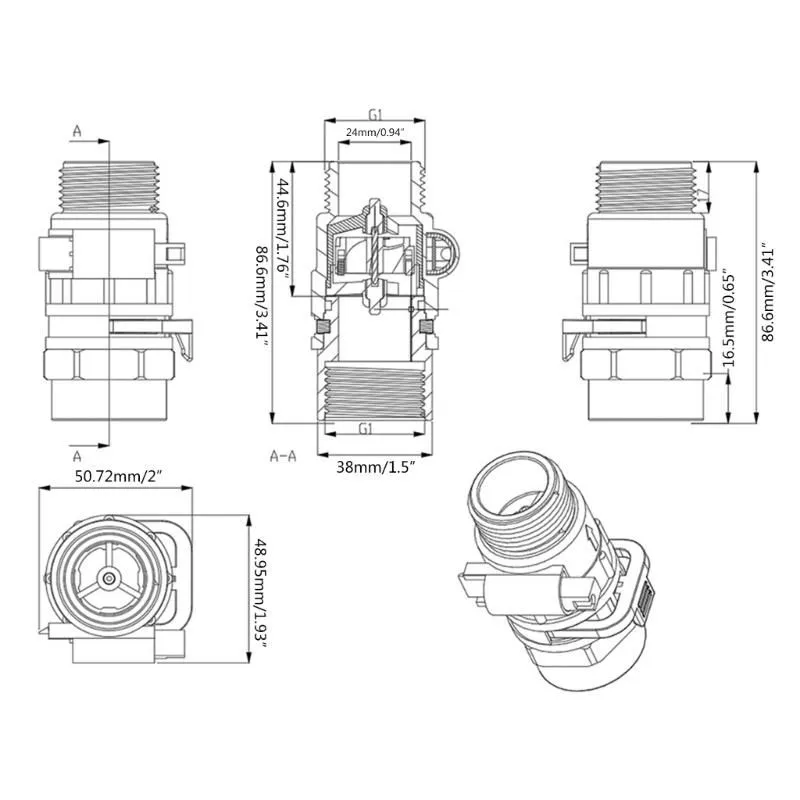

| G1 | 1–50 л/мин | 108 |
| YF-S201 | 1–30 л/мин | 450 |
| YF-B1 | 1–25 л/мин | 660 |
Если в паспорте датчика протока указано «F = A × Q Гц» (Q — расход в л/мин), то K = A × 60. Если расход в интерфейсе явно неверный, первым делом стоит проверить K по паспорту датчика.
Трёхходовой клапан с модулирующим приводом
Какой привод подходит
Модулирующему режиму контроллера Теплобайт нужен трёхпозиционный (floating, 3-point) электропривод с раздельными входами «открыть» и «закрыть» — им управляют два сухих реле контроллера.
- Трёхпозиционный привод (три провода: общий, «по часовой», «против часовой») — подходит.
- Аналоговый привод 0–10 В или 4–20 мА — напрямую не подходит: у него нет дискретных входов под реле.
- Возвратно-пружинный двухпозиционный привод (открыт / закрыт) — не подходит для модуляции.
Требования к приводу:
- Время хода 60–180 секунд: шаг за цикл 5 секунд мелкий, регулирование плавное. 120 секунд — хорошее значение.
- Одинаковое время хода в обе стороны.
- Безопасная остановка в упоре при кратковременной доводке: концевики, защита по моменту, проскальзывающая муфта или малая мощность двигателя.
- Напряжение питания — под вашу электрику; чаще всего 230 В переменного тока.
Подключение привода

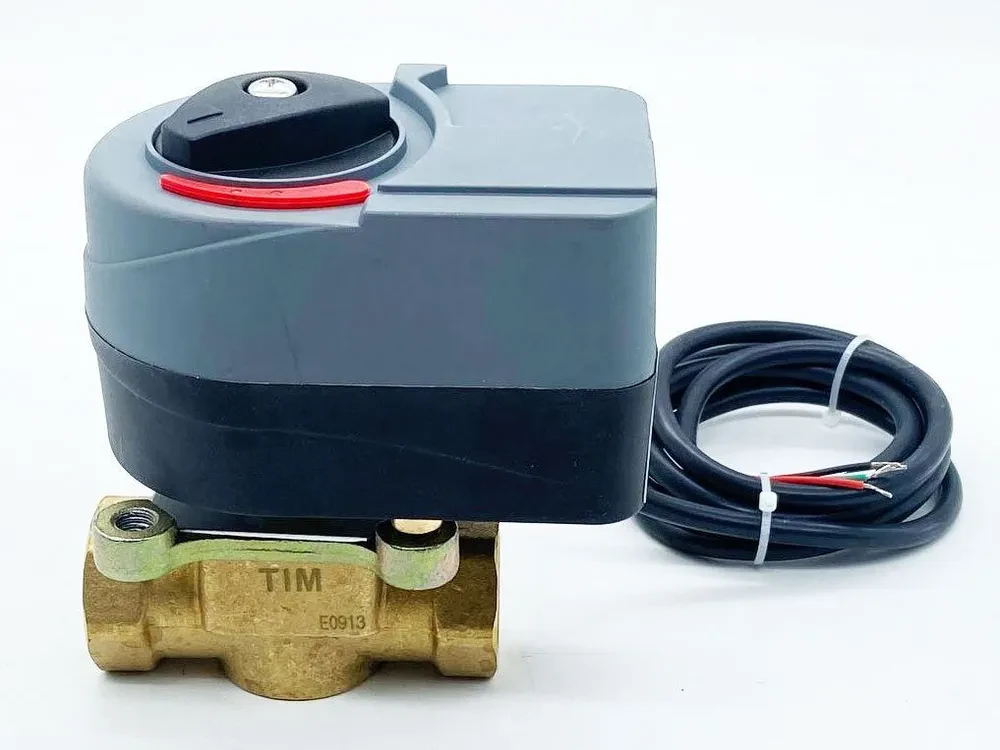

Таблица: подключение трёхпроводного привода 230 В к двум реле контроллера Теплобайт (на примере M050101DAB).
| Откуда | Куда |
|---|---|
| Фаза L → контакты COM обоих реле | — |
| NO «Реле открытия» | Провод привода, вращение в сторону «на градирню» |
| NO «Реле закрытия» | Провод привода, вращение в обратную сторону |
| Нейтраль N | Общий провод привода |
| PE | Корпус и заземление, если предусмотрено |
По паспорту производителя M050101DAB: синий провод — нейтраль N, коричневый — вращение по часовой стрелке, чёрный — против часовой; при снятии напряжения с обоих привод останавливается в текущем положении. Электрическое подключение должен выполнять квалифицированный специалист.
Какое направление открывает поток на градирню, зависит от монтажа клапана: это направление привязывается к «Реле открытия», обратное — к «Реле закрытия». Нагрузка привода мала (до 1,5 ВА), сухие реле платы рассчитаны с большим запасом. Защита от одновременного включения реле сделана в прошивке; аппаратная взаимоблокировка не обязательна.

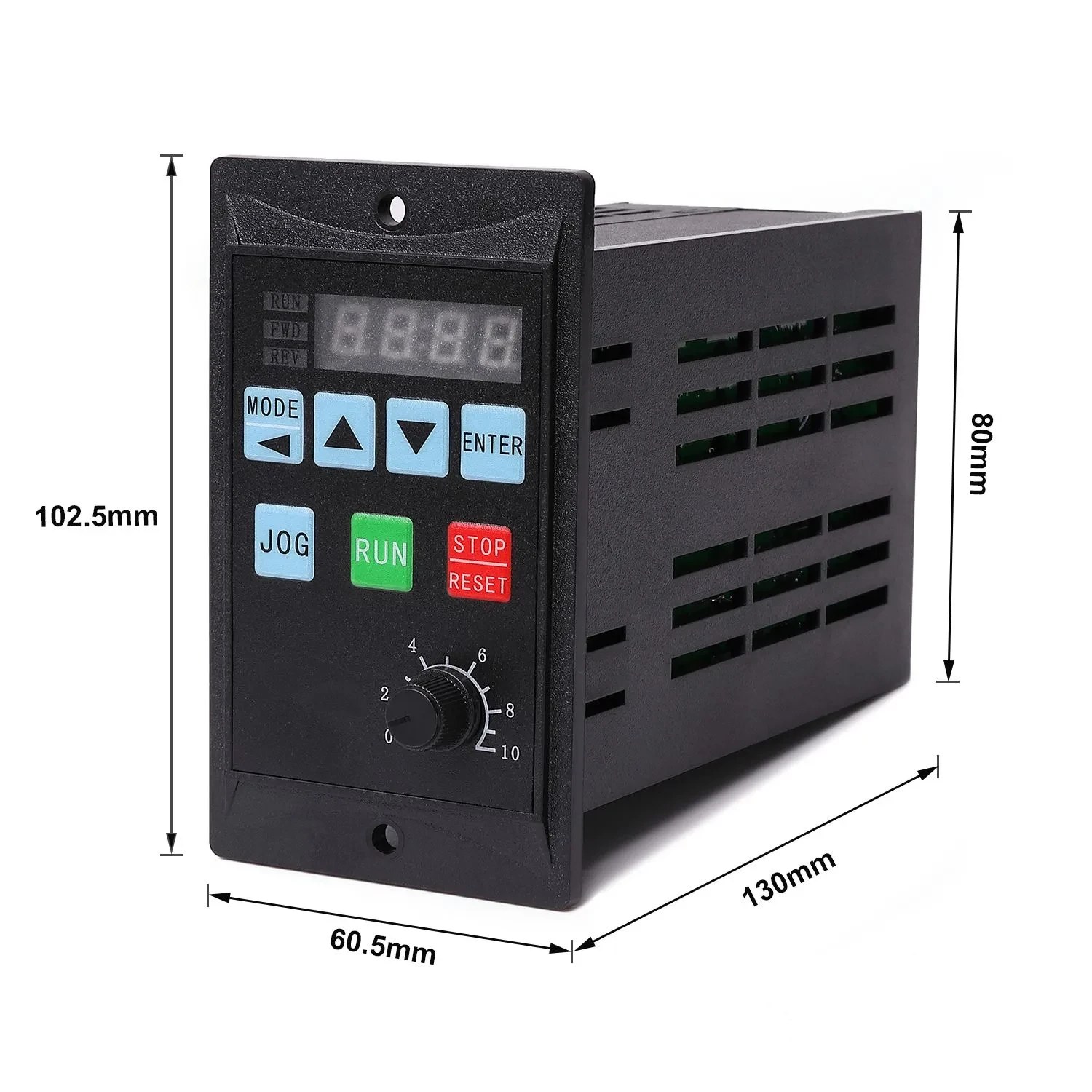

Вентилятор градирни через частотник VFC-M0701S
Силовые цепи
Опасно, по руководству производителя VFC-M0701S: подключение выполнять только при снятом напряжении; сетевое питание ни в коем случае не подавать на выходные клеммы U, V, W.
Таблица (по руководству производителя): силовые клеммы частотника VFC-M0701S.
| Клемма | Подключение |
|---|---|
| L, N | Сеть ~220 В, однофазный вход, допуск ±40 % |
| PE | Заземление |
| U, V, W | Двигатель вентилятора |
По руководству производителя VFC-M0701S: рабочая температура −10…+50 °C, влажность до 65 %, без конденсата, пыли и агрессивных сред, крепление без вибрации, при высокой температуре — запас места для охлаждения.
Двигатель и параметр P84
Таблица (по руководству производителя): варианты подключения двигателя к частотнику VFC-M0701S, параметр P84.
| P84 | Схема | Когда использовать |
|---|---|---|
| 0 (заводское) | Трёхфазный выход: обмотки на U, V, W | Трёхфазный мотор или однофазный в «квазитрёхфазном» включении: рабочий конденсатор убран, главная и пусковая обмотки подключены как две фазы |
| 1 | Однофазный, 2 провода, конденсатор не снимается: U, V — мотор, W — пусто | Однофазный мотор без переделки |
| 2 | Однофазный, 3 провода, конденсатор снят: U — общий, V — главная, W — вспомогательная обмотка | Однофазный мотор с выведенными тремя проводами |
| 3 | То же, что 2, для мотора с двумя снятыми конденсаторами | По схеме мотора |
На части экземпляров P84 заблокирован на 0 — для квазитрёхфазного включения с убранным конденсатором это и есть правильное значение.
Связь RS485
Таблица: соединение шины RS485 контроллера Теплобайт и частотника VFC-M0701S.
| Плата KC868-A6 | VFC-M0701S |
|---|---|
| A | A+ |
| B | B− |
- Витая пара; на длинной линии (больше 10 м) — экранированная, экран на PE со стороны контроллера.
- Если связи нет при правильных настройках — поменяйте A и B местами: на части устройств маркировка обратная.
- Терминатор 120 Ом на дальнем конце нужен только на длинных трассах (больше 30 м).
- Со стороны контроллера ничего настраивать не нужно: связь с частотником всегда в формате 8 бит, без чётности, 1 стоп-бит (8N1).
Реле пуска
Для пуска через клемму X0 подходит любое свободное реле контроллера Теплобайт; в веб-интерфейсе оно выбирается как «Реле RUN».
Таблица: подключение реле пуска контроллера к частотнику VFC-M0701S.
| Реле контроллера | VFC-M0701S |
|---|---|
| COM | CM |
| NO (нормально разомкнутый) | X0 |
- Контакт сухой: через него идёт только слаботочный сигнал самого частотника. Ничего внешнего на эту цепь не подавать, силовые цепи через это реле не пускать.
- Используется именно NO: обесточенный контроллер — разомкнутый контакт — вентилятор остановлен.
- По руководству производителя: при P28 = 0 (заводское) замыкание X0–CM — пуск вперёд, размыкание — стоп; при P02 = 00 (заводское) остановка идёт с торможением по рампе P10.
Обязательные параметры частотника
Таблица (по руководству производителя): параметры частотника VFC-M0701S, без которых контроллер Теплобайт им не управляет.
| Параметр | Значение | Назначение |
|---|---|---|
| P00 | 05 | Источник частоты — RS485: контроллер пишет частоту в P102 |
| P01 | 01 или 02 | Источник команды пуска: 01 — клеммы (способ A, с реле), 02 — RS485 (способ B, без реле) |
| P100 | 8 (заводское) | Адрес Modbus, 1–255; должен совпадать с «Адрес slave» в веб-интерфейсе |
| P101 | 3 (заводское) | Скорость порта: 0 — 1200, 1 — 2400, 2 — 4800, 3 — 9600, 4 — 19200, 5 — 38400, 6 — 57600, 7 — 115200 бод |
Внимание: изменение скорости порта P101 вступает в силу только после выключения и включения питания частотника. Формат порта фиксирован: 8 бит, без чётности, 1 стоп-бит.
Вентилятор градирни через регулятор 0–10 В CTY-1.8A
Запреты при монтаже
Опасно, по руководству производителя CTY-1.8A (Ситирон):
- Категорически запрещается объединять нейтраль на входе и выходе регулятора (клеммы 8 и 11).
- Не допускается подключение чего-либо между регулятором и вентилятором.
- Не рекомендуется включать и выключать регулятор по питанию — для этого предусмотрен вход включения между клеммами 1 и 4. В схеме контроллера Теплобайт с реле разрешения пуск и остановка вентилятора идут именно через этот вход.
- Не вскрывать корпус регулятора, не отключённого от сети 220 В.
Клеммы регулятора
Таблица (по руководству производителя Ситирон): клеммы регулятора CTY-1.8A.
| № | Назначение |
|---|---|
| 1 | «C» — общий (земля сигнала) |
| 2 | Вход 0–10 В |
| 3 | Не используется |
| 4 | Вход включения |
| 5, 6 | Реле «сухой контакт» NO — замыкается при старте вентилятора |
| 7 | L — фаза питания |
| 8 | N — нейтраль питания |
| 9, 10 | Заземление |
| 11 | N — нейтраль вентилятора |
| 12 | L — фаза вентилятора |
Подключение к плате
На плате KC868-A6 контроллера Теплобайт два аналоговых выхода 0–10 В — клеммы DA-1 и DA-2 (ЦАП ESP32 через усилительный каскад LM258). Клемма DA-1 соответствует каналу «DA-1» в веб-интерфейсе, DA-2 — каналу «DA-2».
Таблица: соединения контроллера Теплобайт и регулятора CTY-1.8A.
| Контроллер Теплобайт | Регулятор CTY-1.8A |
|---|---|
| Аналоговый выход DA-1 или DA-2 | клемма 2 (вход 0–10 В) |
| Земля аналогового выхода (GND) | клемма 1 (общий) |
| Сухой контакт реле «Градирня (1)» | клеммы 1 и 4 (вход включения) |
Внимание: неинициализированный аналоговый выход платы показывает около 9,9 В — выходной каскад LM258 уходит в насыщение. Поэтому прошивка в режиме 0–10 В открывает оба канала и держит неиспользуемый в нуле. Если на свежей плате до настройки режима на обеих клеммах около 9,9 В — это нормально, но подключать к ним регулятор до настройки нельзя: вентилятор пойдёт на полную скорость.
С реле разрешения и без
Таблица: варианты схемы подключения регулятора CTY-1.8A к контроллеру Теплобайт.
| Вариант | Джампер регулятора | «Реле RUN» в интерфейсе | Как останавливается вентилятор |
|---|---|---|---|
| A. С реле разрешения (рекомендуется), схема 5.2 руководства | снят | привязано | реле выключено — гарантированный аппаратный стоп |
| B. Только напряжением, схема 5.1 руководства | в положении 2 | не привязано | выводом 0 В, без аппаратной страховки |
По руководству производителя CTY-1.8A (Ситирон): в схеме 5.1 (джампер в положении 2) вентилятор включается при управляющем сигнале от 1 В; в схеме 5.2 вход включения активируется замыканием клемм 1 и 4.
Внимание: выходной каскад платы не обязан опускаться до 0 В, а регулятор стартует уже с 1 В. Если после калибровки замер при 0 % даёт 1 В и больше, вентилятор в варианте B не остановится — нужен вариант A. Функция регулятора «порог включения» (резистор 1–5 кОм между клеммами 1 и 4 задаёт порог 1–5 В) в схеме контроллера Теплобайт не используется: разрешение даёт реле контроллера.
Подстроечники
Подстроечники регулятора CTY-1.8A при работе с контроллером Теплобайт:
- «Мин., %» — в минимум. Ограничение оборотов делает прошивка контроллера (параметр «Мин. скорость»).
- «Макс. ток, А» — по паспортному току вентилятора.
По руководству производителя CTY-1.8A (Ситирон): при сигнале 0–10 В регулирование идёт от риски подстроечника «Мин., %» до 100 %; при риске на 20 % вентилятор стартует с 20 % мощности. Поэтому если оставить «Мин., %» на 20 %, уставка прошивки 0–100 % ляжет на физические 20–100 %, и «Мин. скорость» в интерфейсе контроллера перестанет соответствовать реальным оборотам.
Как понять, что получилось: на главной панели давление и проток показывают значения, а не «unbound»; реле, включённое вручную в «Периферии», включает своё устройство, и светодиод этого реле на плате горит.
