// ИНСТРУКЦИЯ · ШАГ 7

Настройка в интерфейсе

Обновлено · Скачать PDF

Привязки и настройки ниже делаются в разделах «Периферия», «Майнеры» и «Настройки». Сначала привяжите реле и датчики, затем задайте уставки.

Периферия

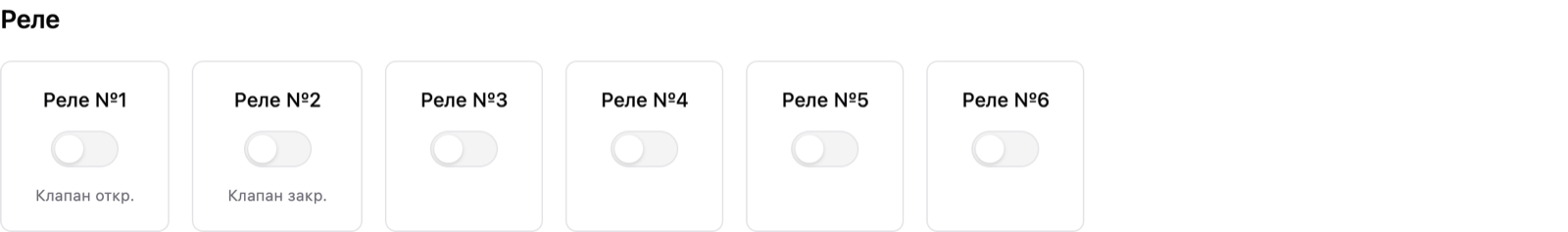

Реле

У контроллера Теплобайт шесть реле. В разделе Периферия → Реле каждое реле можно включить или выключить переключателем вручную; под реле показывается, к какому устройству оно привязано (майнеры, насос, клапан открыть/закрыть, градирня 1/2/3, котёл, бойлер ГВС, насос подкачки).

Ручное переключение реле в разделе «Периферия → Реле» контроллера Теплобайт — только для проверки подключения. Реле, подключённое к исполнительному устройству, при ручном переключении может вызвать аварию: например, остановить насос под работающими майнерами. Автоматика ручное переключение не запоминает: контур, которому привязано реле, переключит его, как только этого потребует логика контура, — котёл по температуре подачи, насос по своей логике и так далее.

Реле, которое включено, но ни к чему не привязано, аварийный контур автоматически выключает.

Периферия: реле
Периферия: реле

Калибровка датчиков температуры

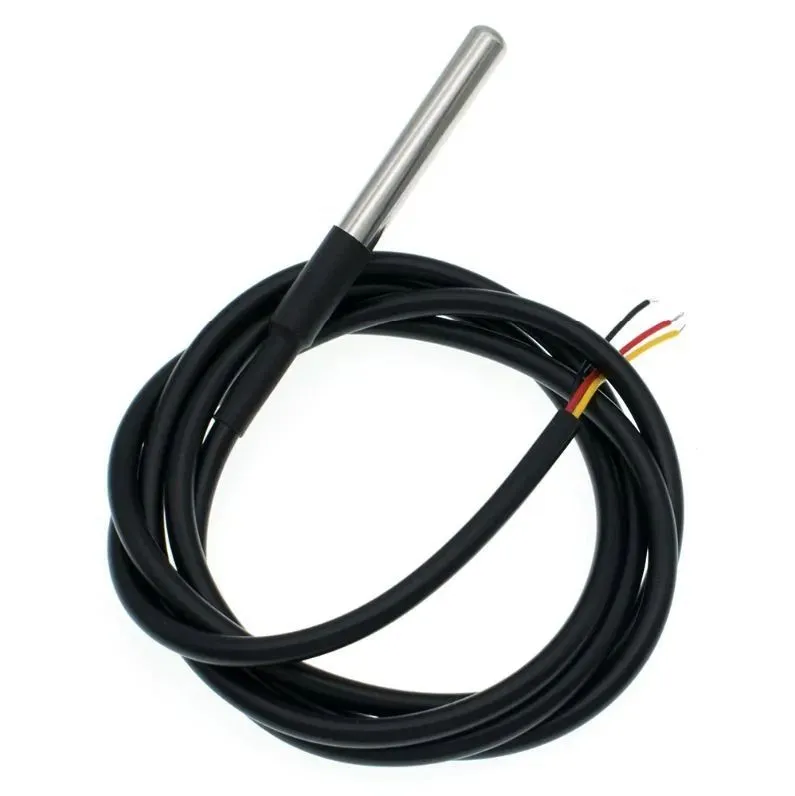

Датчик температуры DS18B20 в гильзе
Датчик температуры DS18B20 в гильзе

Датчики DS18B20 имеют погрешность до ±0,5 °C. Калибровка в контроллере Теплобайт вносит поправку: поправка = эталон − сырое показание. Она хранится по адресу датчика, а не по каналу (при перестановке датчика в другой канал переезжает вместе с ним), сохраняется при перезагрузке и применяется ко всем показаниям — в списке, на мнемосхеме, в панели состояний и в автоматике. Калибровка — колонка «Калибровка» таблицы привязки, доступна для каналов с привязанным датчиком.

  • Один датчик по эталону. Измерьте поверенным термометром ту же среду, впишите его показание в поле «reference °C» в строке датчика и нажмите «Set». Рядом появится поправка, например «offset −2.4°C» (датчик показывал 27,4 °C при эталоне 25,0 °C).
  • Все датчики в одной среде. Поместите все датчики в одну ёмкость, включите флажок «Общая калибровка» (Common calibration), впишите показание эталона и нажмите «Calibrate all». Каждый датчик получит свою поправку к общему эталону.
  • Сброс. Один датчик — крестик ✕ у значения поправки; все — «Reset all» в режиме общей калибровки.

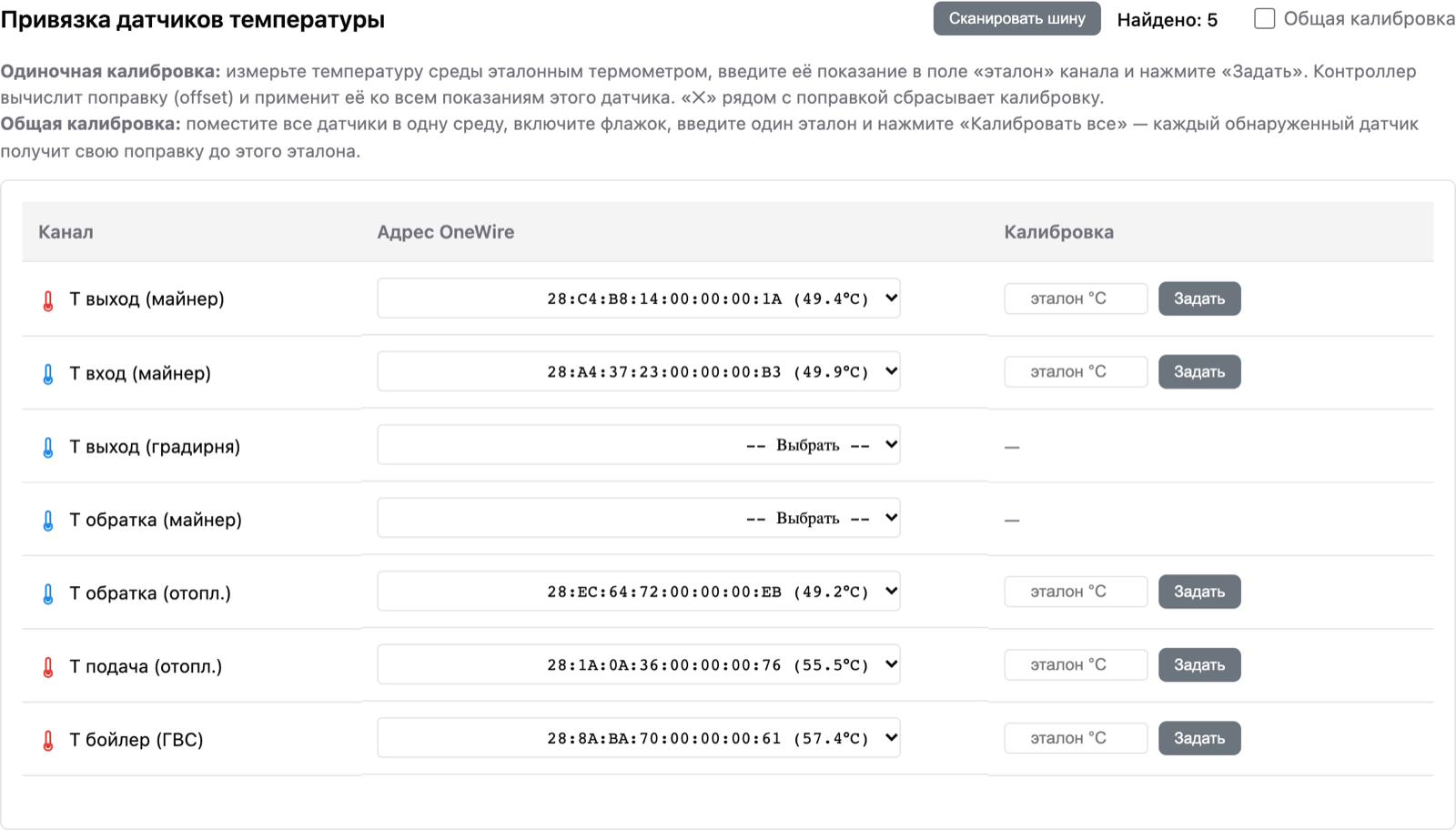

Периферия: привязка датчиков температуры
Периферия: привязка датчиков температуры

Питание майнеров

Блок «Майнеры» в разделе Периферия контроллера Теплобайт задаёт реле питания майнеров.

  • Установлен / Не используется — есть ли управляемое питание майнеров.
  • Реле — реле, через которое подаётся питание майнеров.
  • Включать при старте (по умолчанию включено) — контроллер сам подаёт питание майнерам. Если реле насоса привязано — только после включения насоса (при остановке насоса в простое — после прокачки); если насос контроллером не управляется — сразу. При аварии давления или протока питание автоматически не подаётся.
  • Отключать при аварии (по умолчанию выключено) — при аварии давления или протока контроллер снимает питание майнеров.

Выключить питание майнеров так, чтобы автоматика не включила его обратно, можно кнопкой в разделе Майнеры контроллера Теплобайт — строка «Майнеры» с кнопкой «Выключить» / «Включить»; она видна, когда реле питания майнеров привязано. Питание остаётся выключенным, пока его не включат той же кнопкой; переключение снимает или подаёт питание всем майнерам сразу. Переключатель этого реле в «Периферия → Реле» такого действия не имеет: при включённом «Включать при старте» автоматика подаст питание обратно.

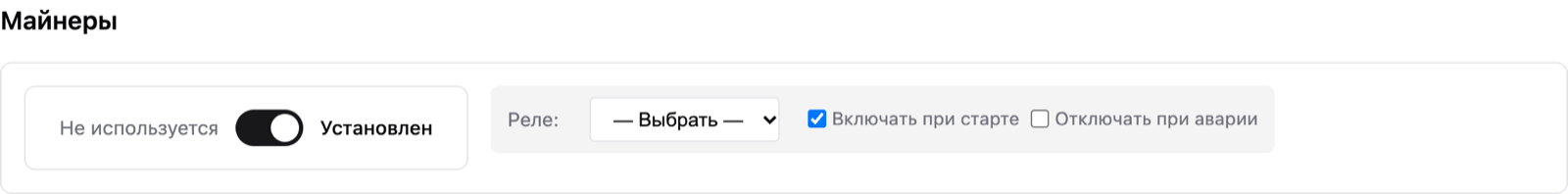

Периферия: блок «Майнеры»
Периферия: блок «Майнеры»

Насос

Блок «Насос» в разделе Периферия контроллера Теплобайт задаёт циркуляционный насос.

  • Без управления (Unmanaged) — насос на реле; без логики простоя он всегда включён («⚡ Всегда ВКЛ»).
  • ШИМ-управление (PWM controlled) — пока не реализовано. Не включайте этот переключатель: при включении он отвязывает реле насоса, и контроллер Теплобайт перестаёт включать насос и дожидаться его перед пуском майнеров.
  • Датчик протока — вход DI, датчик которого стоит на линии насоса.

Флажок «Останавливать при простое майнинга» (по умолчанию выключен, только для насоса на реле): когда майнинг остановлен, насос работает ещё «Выбег после остановки» (60 с по умолчанию) и выключается; в паузе включается на «Прогон в паузе» (по умолчанию каждые 3600 с по 60 с); перед возобновлением майнинга идёт «Прокачка перед стартом» (30 с), и майнер не запускается, пока она не закончилась. Опция «Управление реле майнеров» при простое дополнительно снимает питание майнеров.

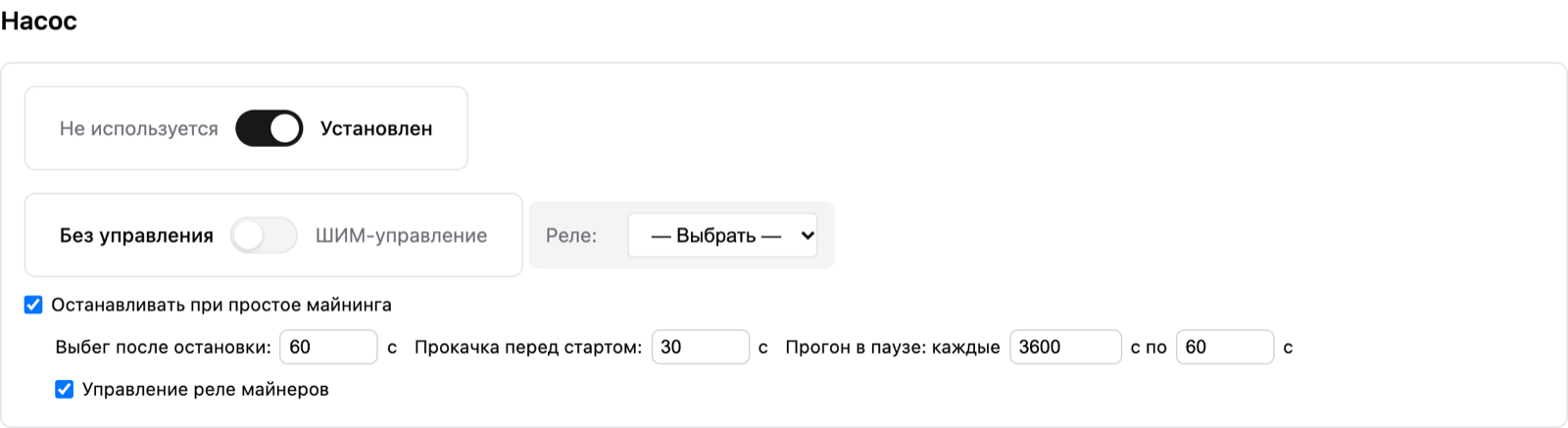

Периферия: насос
Периферия: насос

Трёхходовой клапан

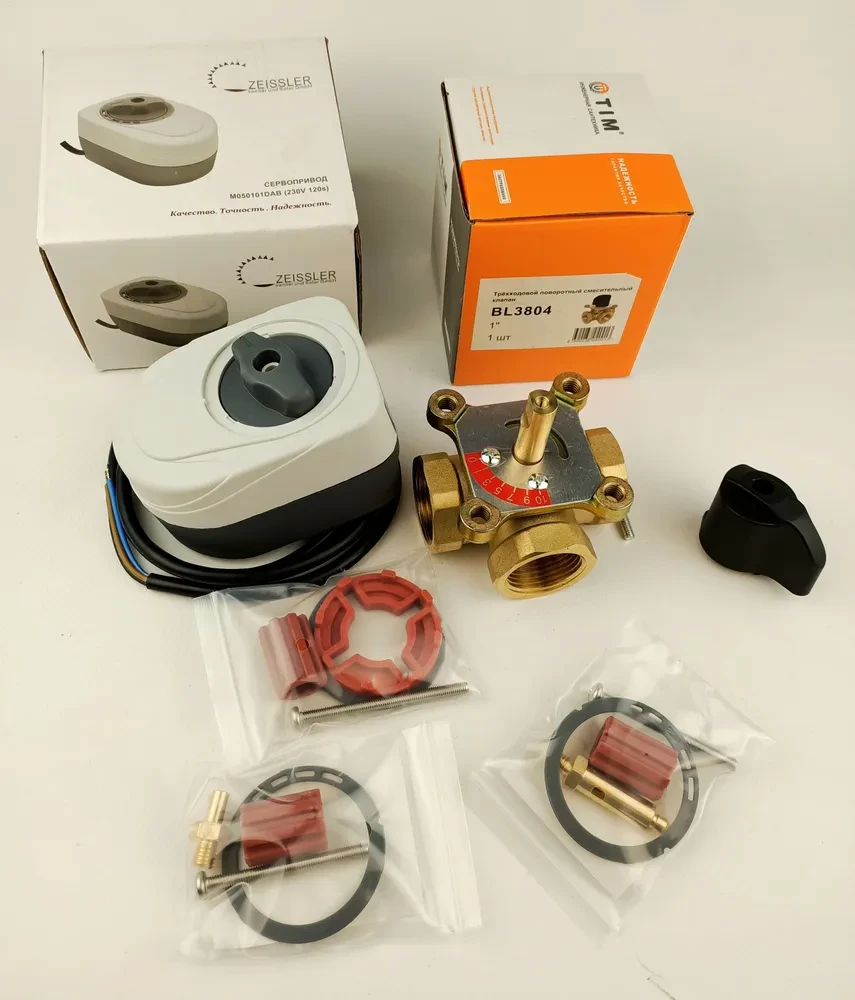

Клапан TIM BL3804 1″ и привод M050101DAB
Клапан TIM BL3804 1″ и привод M050101DAB

Блок «Трёхходовой клапан» в разделе Периферия контроллера Теплобайт:

  • Установлен — клапан есть в системе; Не используется — клапана нет, насос всегда гонит теплоноситель через градирню, регулируется только вентилятор.
  • Режим: «2-позиционный» — переключение «байпас / градирня» по гистерезису, одно реле; «Модулирующий (ПИД)» — плавное регулирование, нужны два реле: «Реле открытия» и «Реле закрытия».
  • Время переключения — 0–300 с, шаг 5 с; в модулирующем режиме это время полного хода привода.

В модулирующем режиме положение клапана оценивается по времени хода, а при включении режима клапан калибруется, закрываясь до упора. Переключение клапана в 2-позиционный режим стирает привязку «Реле закрытия»; при возврате в модулирующий режим реле закрытия нужно выбрать заново, после чего клапан проходит самокалибровку — закрывается до упора на время хода с запасом. Параметр «Старт градирни» (по умолчанию 80 %) задаёт, при каком запросе охлаждения к клапану подключается вентилятор. Коэффициенты ПИД и подключение привода описаны в документе о модулирующем трёхходовом клапане.

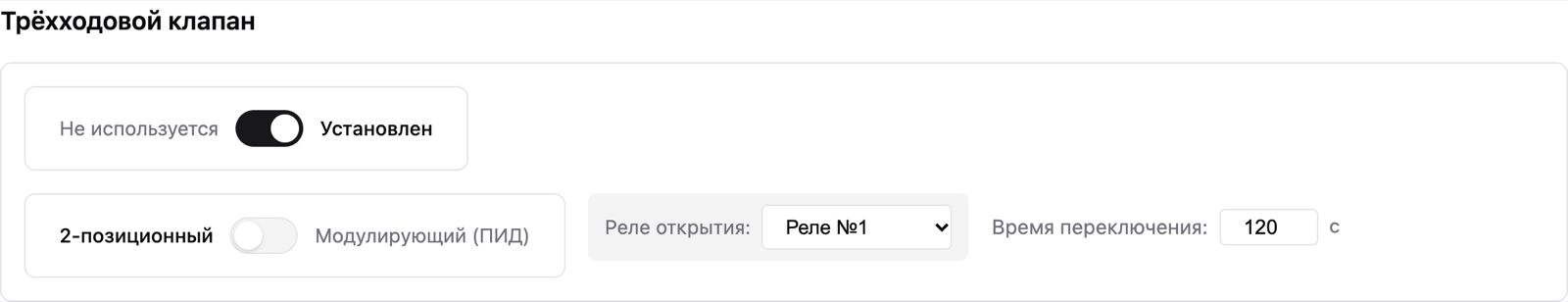

Периферия: трёхходовой клапан, 2-позиционный режим
Периферия: трёхходовой клапан, 2-позиционный режим

Модулирующий клапан

Модулирующий клапан настраивается в веб-интерфейсе контроллера Теплобайт в разделе Периферия → Трёхходовой клапан:

  1. «Не используется / Установлен» → Установлен.
  2. Реле открытия — реле, которое ведёт привод «открыть на градирню».
  3. Режим «2-позиционный» → «Модулирующий (ПИД)».
  4. Реле закрытия — реле хода «закрыть»; без него модуляция не работает.
  5. Время хода — фактическое полное время хода привода, секунды.
  6. Параметры ПИД — затем «Сохранить ПИД клапана».
  7. Проверить, что привязан датчик температуры на входе в майнеры (канал T вход (майнер)).

Целевая температура — «Целевая температура» в Настройки → Система охлаждения. После сохранения контур запускается и выполняет калибровку.

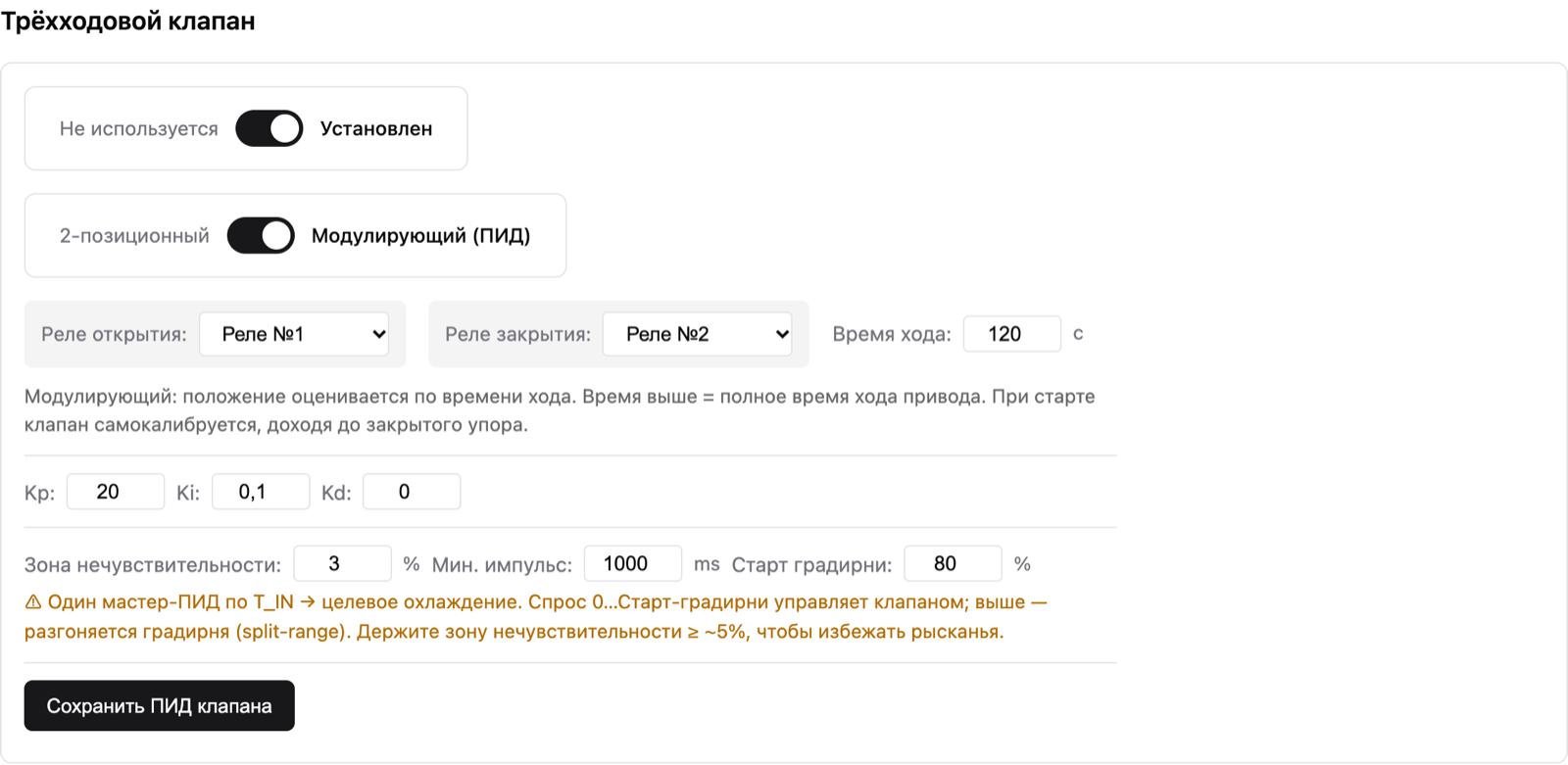

Периферия: трёхходовой клапан, модулирующий режим (ПИД)
Периферия: трёхходовой клапан, модулирующий режим (ПИД)

Ввод клапана в работу

Перед вводом модулирующего клапана контроллера Теплобайт в работу:

  1. Время хода. Паспорт M050101DAB даёт 90–120 секунд; замерьте фактическое время хода своего привода секундомером от упора до упора и впишите его в «Время хода».
  2. Направления. Определите, какое вращение (коричневый или чёрный провод) открывает поток на градирню, и привяжите его к «Реле открытия».
  3. Ограничение хода. Убедитесь, что система блокировки хода привода ограничивает поворот 90°, — от этого зависит калибровка по упору.
  4. Расход. Проверьте, что клапан с вашим Kvs при полном открытии пропускает нужный расход на градирню в рекомендуемом диапазоне потерь давления 0,03–0,15 бар.
  5. Калибровка. После сохранения настроек дождитесь окончания калибровки и посмотрите в личном кабинете, что график «Открытие клапана» плавно следует за запросом.

Привод градирни

Блок «Привод градирни» в разделе Периферия контроллера Теплобайт: сначала переключатель «Установлен / Не используется», затем переключатель «Ступенчатый / Плавный».

  • Ступенчатый — двигатель с фиксированными скоростями через реле. Реле привязываются по очереди: «Скорость 1», после неё «Скорость 2», затем «Скорость 3». Число привязанных реле задаёт тип двигателя: 1-, 2- или 3-скоростной. При двух и более реле появляется «Задержка ступени» — пауза между переключениями скоростей.
  • Плавный — плавные обороты. У «Плавного» появляется второй переключатель: «Частотник (RS485)» — частотный преобразователь по Modbus, или «Регулятор 0-10 В» — регулятор с аналоговым входом 0–10 В.

В плавном режиме «Реле RUN» пускает и останавливает вентилятор. Подключение и параметры описаны в инструкциях к частотнику VFC-M0701S и к регулятору CTY-1.8A.

Периферия: привод градирни, ступенчатый
Периферия: привод градирни, ступенчатый

Частотник

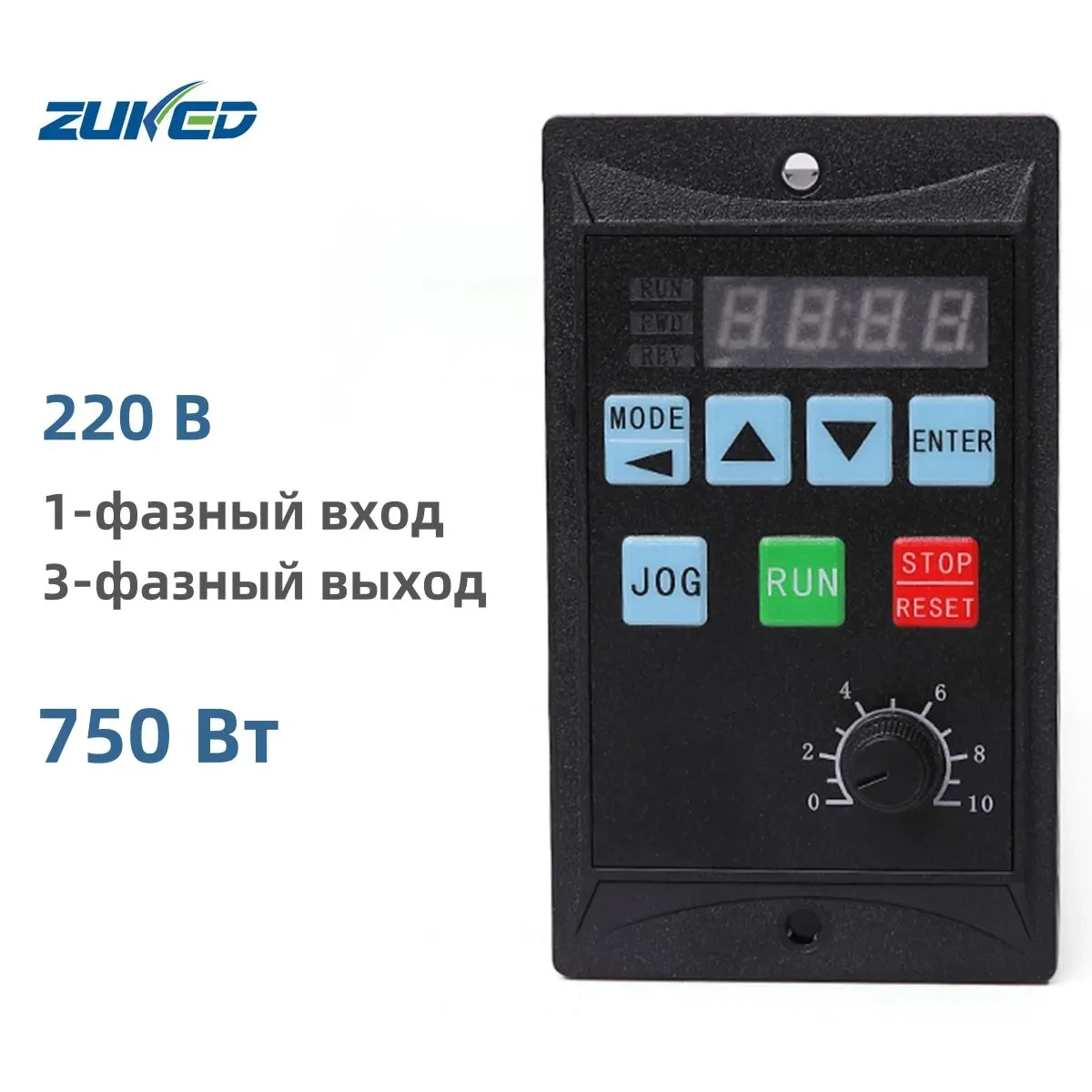

Частотник VFC-M0701S
Частотник VFC-M0701S

Частотник настраивается в веб-интерфейсе контроллера Теплобайт в разделе Периферия → Привод градирни:

  1. «Не используется / Установлен» → Установлен.
  2. «Ступенчатый / Плавный» → Плавный, затем во втором переключателе → Частотник (RS485). При смене режима привязки реле градирни сбрасываются — их нужно задать заново под фактическую коммутацию.
  3. Реле RUN — реле, подключённое к X0–CM (способ A), либо «— Выбрать —» (способ B, пуск командой Modbus).
  4. Адрес slave = 8, Скорость = 9600 — или ваши значения P100 и P101.
  5. Мин. скорость / Макс. скорость — 50 / 100 %.
  6. Регулятор: Kp = 15, Ki = 0,05, Kd = 0, «Задержка выкл.» = 60 с — значения по умолчанию.
  7. Сохранить настройки привода — применяются сразу, без перезагрузки.
  8. Через 5–10 секунд строка статуса покажет «🟢 Связь ОК · ⏹ Остановлен · Выход ПИД: 0.0%».

Целевая температура регулирования — «Целевая температура» в Настройки → Система охлаждения. Регулятор ведёт температуру по датчику на выходе градирни, если он не привязан — по датчику на входе в майнеры.

Периферия: привод градирни, плавный, частотник (RS485)
Периферия: привод градирни, плавный, частотник (RS485)

Проверка частотника

Чек-лист проверки частотника VFC-M0701S, подключённого к контроллеру Теплобайт:

  1. Связь. Через 5–10 секунд после загрузки строка статуса — «🟢 Связь ОК». Нет — поменять A и B местами, проверить P100 = 8 и P101 = 3.
  2. Масштаб. Временно занизить целевую температуру в «Системе охлаждения», дождаться пуска. Дисплей частотника в режиме F должен показать уставку контроллера (например, F25.0 при «Работает 50%»). Показывает в 100 раз больше или меньше — поправить «Единиц на Гц».
  3. Пуск и стоп. При пуске — щелчок реле (способ A) и разгон по рампе; вернуть целевую температуру — через «Задержку выкл.» вентилятор остановится.
  4. Страховка (способ A). На работающем вентиляторе отсоединить провод A — примерно через 15 секунд реле выключится, мотор остановится; вернуть провод — автозапуск.
  5. Регулирование. Понаблюдать 10–15 минут под нагрузкой: выход ПИД должен плавно следовать за температурой, без колебаний.

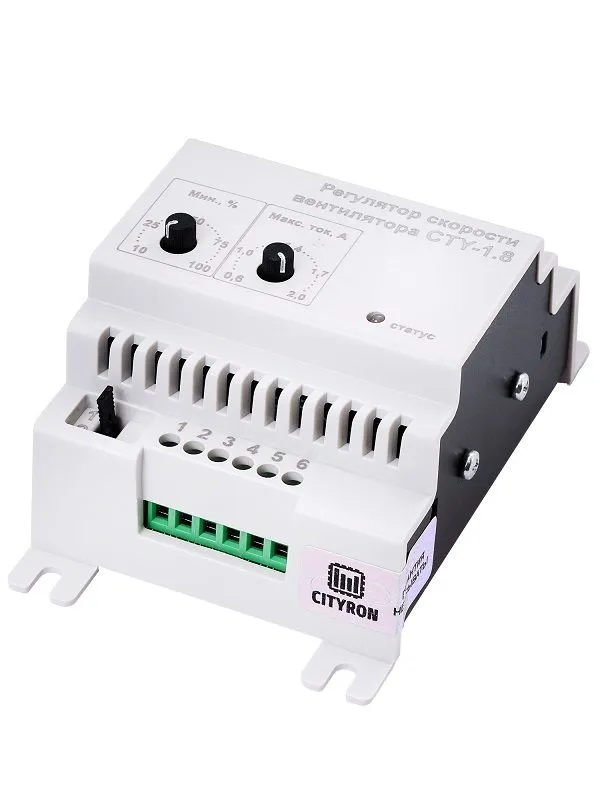

Регулятор 0–10 В

Регулятор скорости вентилятора Cityron CTY-1.8
Регулятор скорости вентилятора Cityron CTY-1.8

Регулятор 0–10 В настраивается в веб-интерфейсе контроллера Теплобайт в разделе Периферия → Привод градирни:

  1. «Не используется / Установлен» → Установлен.
  2. «Ступенчатый / Плавный» → Плавный.
  3. Во втором переключателе, который появляется у «Плавного»: «Частотник (RS485) / Регулятор 0-10 В» → Регулятор 0-10 В.
  4. Реле RUN — реле, замыкающее клеммы 1 и 4 регулятора (вариант A), либо «— Выбрать —» (вариант B). Подсказка интерфейса: реле выбрано — вход включения регулятора, джампер снят; без реле останов только выводом 0 В, без аппаратной защиты.
  5. Канал ЦАП — DA-1 или DA-2, к какой клемме платы подключён вход 0–10 В регулятора.
  6. Шкала: «0% = 0 мВ», «100% = 10000 мВ» (значения по умолчанию). Менять, только если регулятор ожидает другой диапазон, например 2–10 В или 0–5 В.

Настройки сохраняются кнопкой «Сохранить настройки привода».

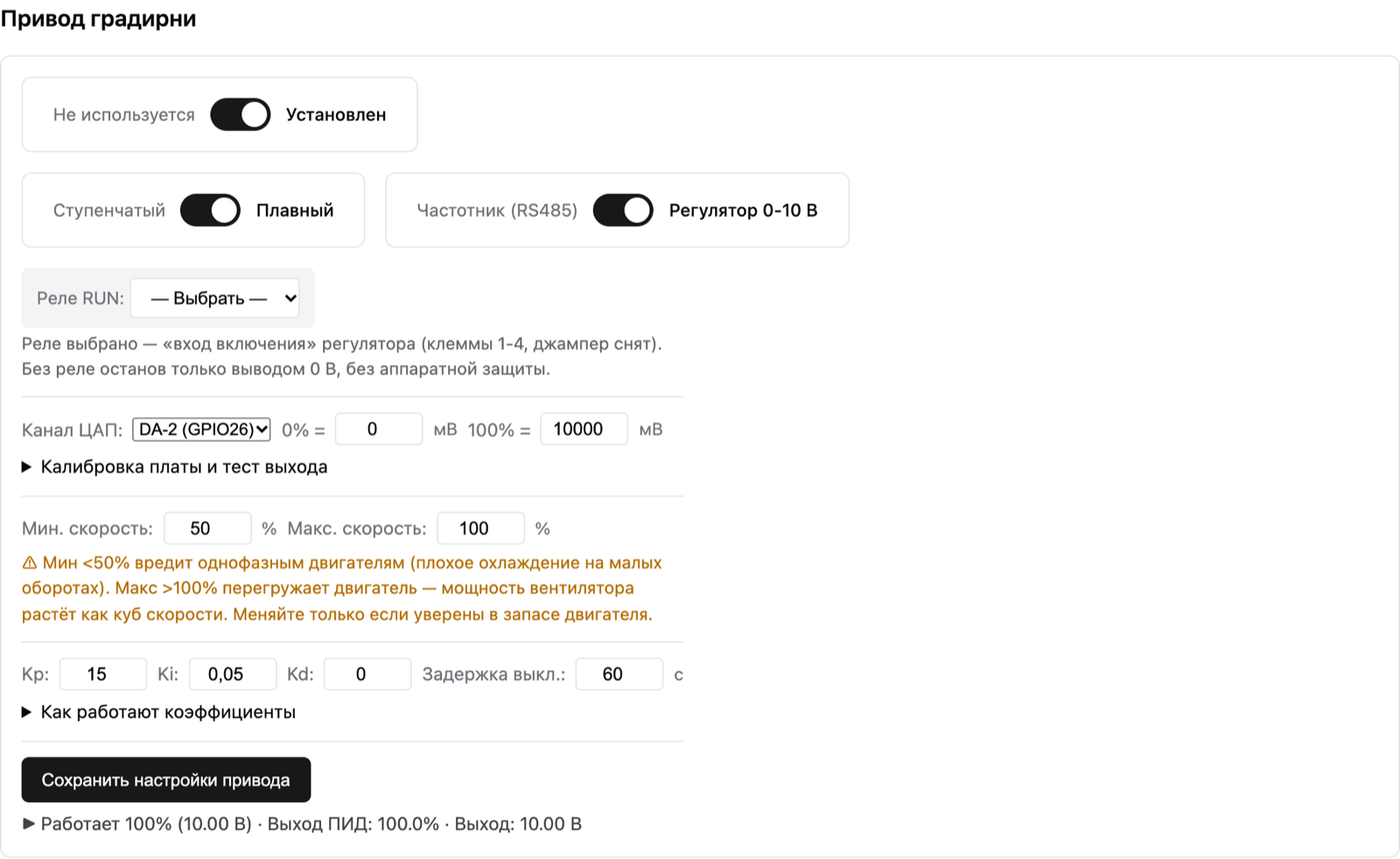

Периферия: привод градирни, плавный, регулятор 0–10 В
Периферия: привод градирни, плавный, регулятор 0–10 В

Калибровка выхода 0–10 В

ЦАП платы контроллера Теплобайт 8-битный (256 шагов, шаг около 39 мВ при шкале 10 В — около 0,4 % скорости), а выходной каскад не даёт ровно 0 и 10 В. Значения калибровки по умолчанию в прошивке: 0,30 В при 0 % и 9,90 В при 100 %. Замеры 0,30 В при 0 %, 5,10 В при 50 %, 9,90 В при 100 %, линейность в пределах разрешения мультиметра — достаточно двух крайних точек.

Если у вашей платы значения другие, откалибруйте в блоке «Калибровка платы и тест выхода»:

  1. Убедитесь, что вентилятор остановлен — при работающем вентиляторе прошивка тест не выполняет.
  2. «Тест выхода» = 0, кнопка «Вывести»; измерьте мультиметром напряжение между клеммами 2 и 1 регулятора и впишите в «Замер при 0%».
  3. «Тест выхода» = 100, «Вывести», измерьте и впишите в «Замер при 100%».
  4. «Остановить тест», затем «Сохранить настройки привода».

Тестовый вывод сам сбрасывается в 0 через 30 секунд.

Котёл и бойлер ГВС

Блоки «Котёл отопления» и «Бойлер ГВС» в разделе Периферия контроллера Теплобайт устроены одинаково: переключатель «Установлен / Не используется» и выбор реле, которое включает котёл или бойлер. Температура котла берётся с канала T подача (отопл.), бойлера — с канала T бойлер (ГВС). Целевая температура и гистерезис задаются в разделе Настройки («Система отопления» и «Система бойлера ГВС»).

При аварии низкого давления контроллер выключает котёл и бойлер ГВС и держит их выключенными до восстановления давления.

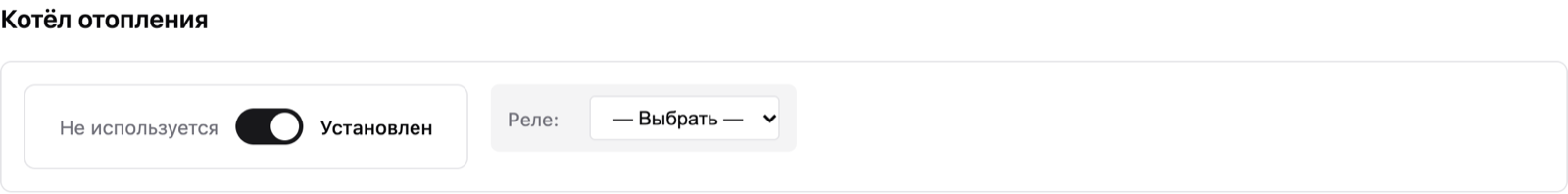

Периферия: котёл отопления
Периферия: котёл отопления

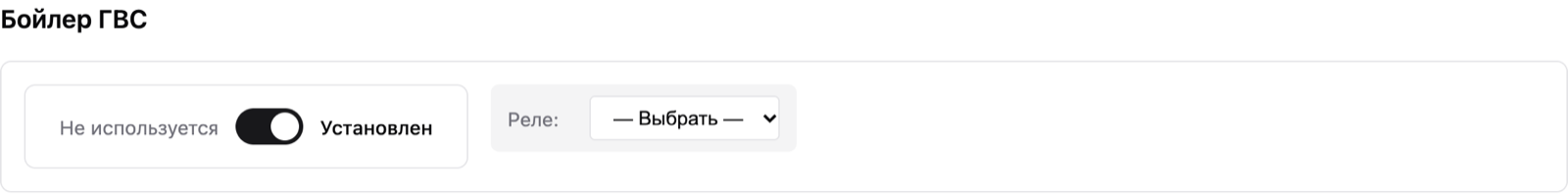

Периферия: бойлер ГВС
Периферия: бойлер ГВС

Датчик давления: тип и калибровка

Датчик давления PT-506: шильдик
Датчик давления PT-506: шильдик

Датчик давления контроллера Теплобайт настраивается в Периферия → Датчик давления; все показания и уставки — в барах. Переключите «Не используется» в «Установлен» — появятся колонки «Действие», «Текущее» (давление и сырое показание АЦП) и «Тип датчика / Калибровка».

Тип датчика: «Current 4-20 mA» — токовый, нужен шунт 150 Ом между A1 и GND, контроль обрыва петли включён; «Voltage 0-5 V» — по напряжению, шунт не нужен, контроль обрыва выключен. Калибровка хранится отдельно для каждого типа и при переключении типа не теряется. При переключении 4–20 мА ↔ 0–5 В показываются точки калибровки выбранного типа.

Калибровка по двум точкам (ни одна не обязана быть нулём, стравливать давление не нужно): доведите систему до известного давления по эталонному манометру, впишите его в строку P1 и нажмите «Capture», подтвердите диалог; измените давление минимум на 0,3 бар и повторите для P2. Калибровка применяется автоматически, внизу показывается вычисленная зависимость. Противоречивые точки не сохраняются (✗), прежняя калибровка остаётся. «Reset» сбрасывает калибровку текущего типа.

Заводская калибровка датчика давления в контроллере Теплобайт — заглушка и не соответствует конкретному датчику: калибровка по двум точкам обязательна. Сверху показание ограничено 10 бар. Аварии по высокому давлению у контроллера нет — от превышения давления защищает предохранительный клапан системы отопления.

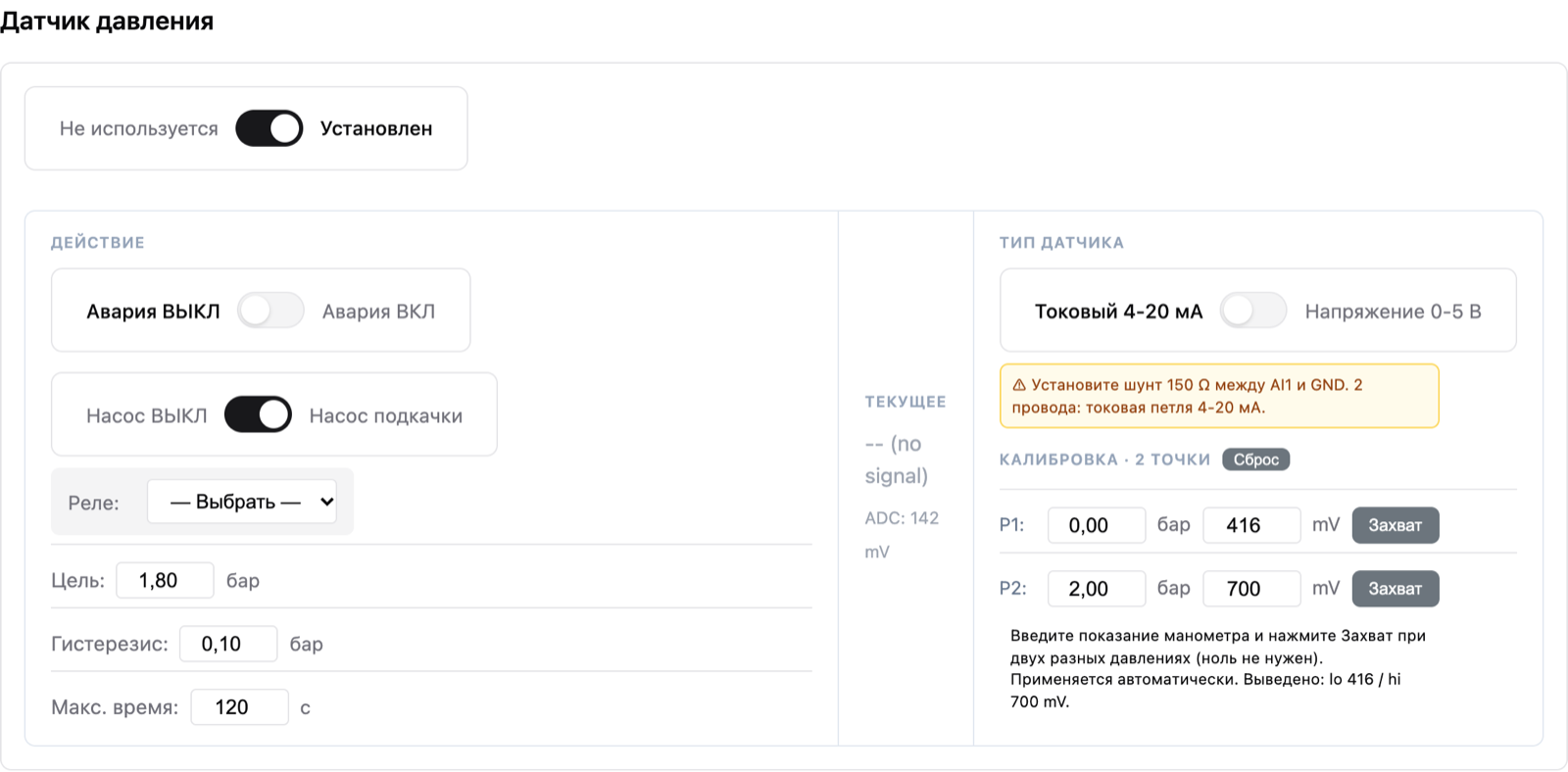

Периферия: датчик давления, тип 4–20 мА
Периферия: датчик давления, тип 4–20 мА
Периферия: датчик давления, тип 0–5 В
Периферия: датчик давления, тип 0–5 В

Датчик давления: авария и подкачка

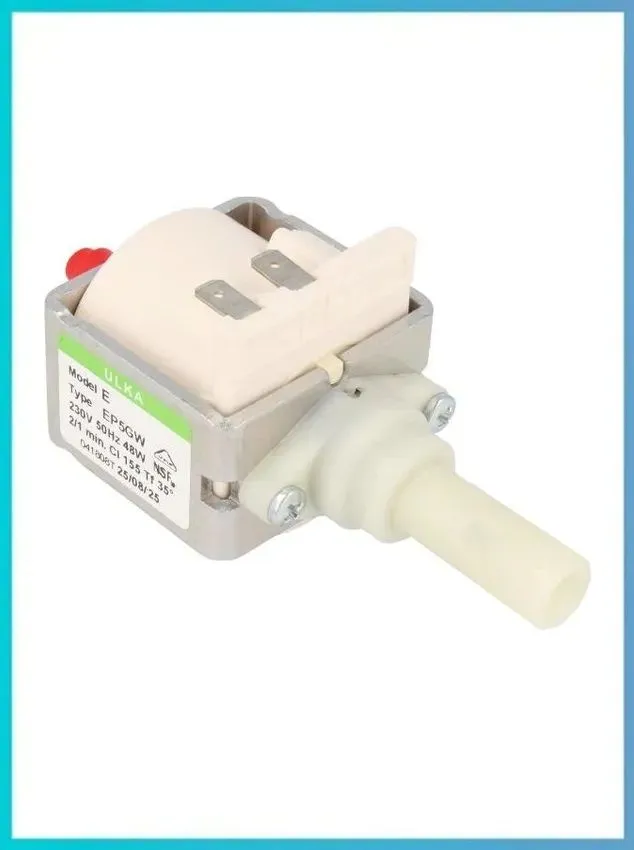

Помпа ULKA EP5GW
Помпа ULKA EP5GW

В колонке «Действие» датчика давления контроллера Теплобайт задаются аварийная защита и подкачка теплоносителя.

Авария низкого давления: переключатель «Авария» и порог минимального давления 0,1–3 бар (по умолчанию 0,5 бар). При давлении ниже порога показывается «⚠ ALARM», котёл и бойлер ГВС выключаются, все майнеры останавливаются, перезапуск заблокирован. Когда давление восстановится, авария снимается сама.

Подкачка («Насос подкачки»): реле насоса, «Цель» 0,5–3 бар (1,8), «Гистерезис» 0,05–1 бар (0,1), «Макс. время» 10–3600 с (120). Насос включается ниже «цель − гистерезис» и выключается выше «цель + гистерезис»; при цели 1,8 и гистерезисе 0,1 — включение ниже 1,7 бар, выключение выше 1,9 бар. Если насос работает дольше «Макс. времени», он останавливается с предупреждением «⚠ COOLANT PUMP TIMEOUT», которое снимается само, когда давление поднимется выше «цель − гистерезис». Порог аварии стоит ставить ниже рабочего диапазона подкачки. Подкачка при аварии давления продолжает работать.

Датчики протока

Датчик протока G1 (1 дюйм)
Датчик протока G1 (1 дюйм)

Датчики протока (расхода воды) контроллера Теплобайт настраиваются в Периферия → Датчики протока: переключите «Не используется» в «Установлен» и добавьте канал кнопкой «+ Добавить DI-N» для каждого подключённого датчика.

Таблица: параметры канала датчика протока.

Параметр Назначение
DI-N Вход, к которому подключён датчик
Роль Название датчика в интерфейсе, до 15 символов; по умолчанию «Проток DI-N»
K (имп/л) Импульсов на литр, по умолчанию 108 (датчики G1)
Авария Минимальный проток в л/мин
Только предупреждение Вместо остановки майнеров — только предупреждение в интерфейсе

В режиме остановки проток ниже порога останавливает все майнеры до восстановления протока; котёл и бойлер ГВС не выключаются. Если расход не отображается — проверьте, что канал добавлен и что не перепутаны питание и общий провод; если явно неверный — проверьте K по паспорту датчика.

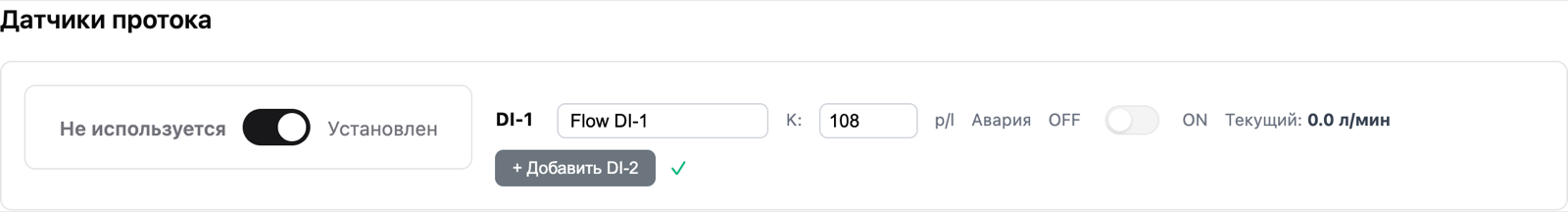

Периферия: датчики протока
Периферия: датчики протока

Майнеры

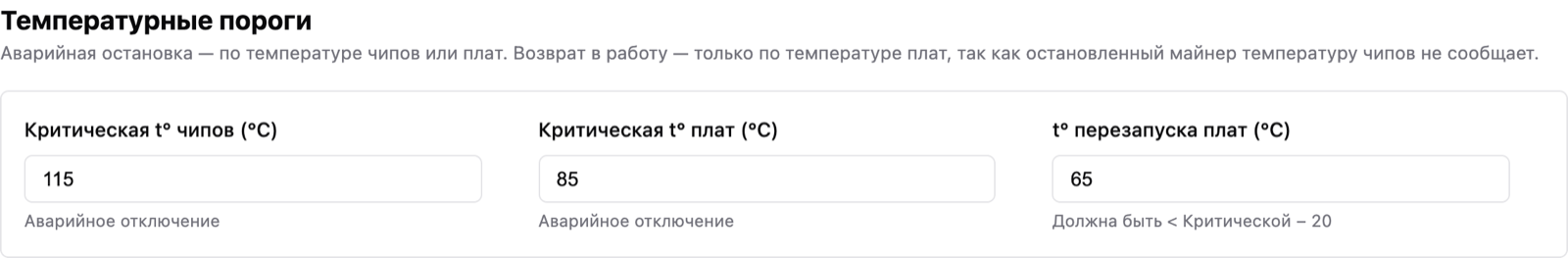

Участие и температурные пороги

Страница настроек майнера контроллера Теплобайт открывается кнопкой «Настройки» в таблице майнеров. Изменения сохраняются автоматически, рядом с полем появляется ✓ или ✗.

  • Участвует в автоматическом управлении (по умолчанию включено) — включает или выключает управление этим майнером контроллером.

Таблица: температурные пороги майнера в контроллере Теплобайт.

Параметр Диапазон По умолчанию Назначение
Критическая t° чипов 100–130 °C 115 °C Аварийное снижение частоты и остановка
Критическая t° плат 70–100 °C 85 °C Аварийное снижение частоты и остановка
t° перезапуска плат 25–80 °C 65 °C Возврат в работу после аварии; должна быть меньше критической минус 20

Аварийная остановка — по температуре чипов или плат, возврат в работу — только по температуре плат: остановленный майнер температуру чипов не сообщает.

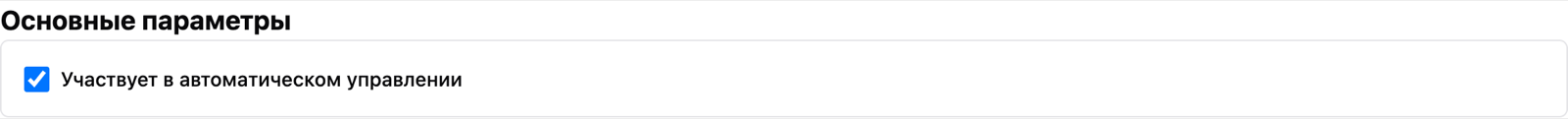

Настройки майнера: основные параметры
Настройки майнера: основные параметры
Настройки майнера: температурные пороги
Настройки майнера: температурные пороги

Управление по температуре

Управление по температуре в настройках майнера контроллера Теплобайт — термостат: майнинг встаёт на паузу, когда теплоноситель нагрелся, и возобновляется после остывания. Так в систему отдаётся столько тепла, сколько она забирает, без внешнего температурного реле. Управляющая величина — максимальная температура плат: она измеряется всегда, а на паузе повторяет температуру теплоносителя.

Таблица: параметры термостата майнера в контроллере Теплобайт.

Параметр Диапазон По умолчанию
Пауза майнинга по температуре плат вкл/выкл выкл
Остановка при t° плат 30–80 °C 62 °C
Возобновление при t° плат 20–70 °C 47 °C

Порог остановки сравнивается с платами под нагрузкой; платы идут примерно на 10 °C ниже чипов. Порог возобновления на паузе — фактически температура теплоносителя. Разрыв между порогами — не меньше 10 °C, иначе майнер будет часто перезапускаться, а каждый запуск стоит нескольких минут тюна. Пауза сильнее тарифного расписания; аварийная защита сильнее паузы.

Температурные уставки контроллера Теплобайт — пороги майнера, уставки отопления, ГВС и охлаждения — пользователь подбирает опытным путём на своём объекте. Для этого нужно понимать, как работают майнер и система отопления или охлаждения, и уметь по наблюдениям сделать вывод о нужных значениях.

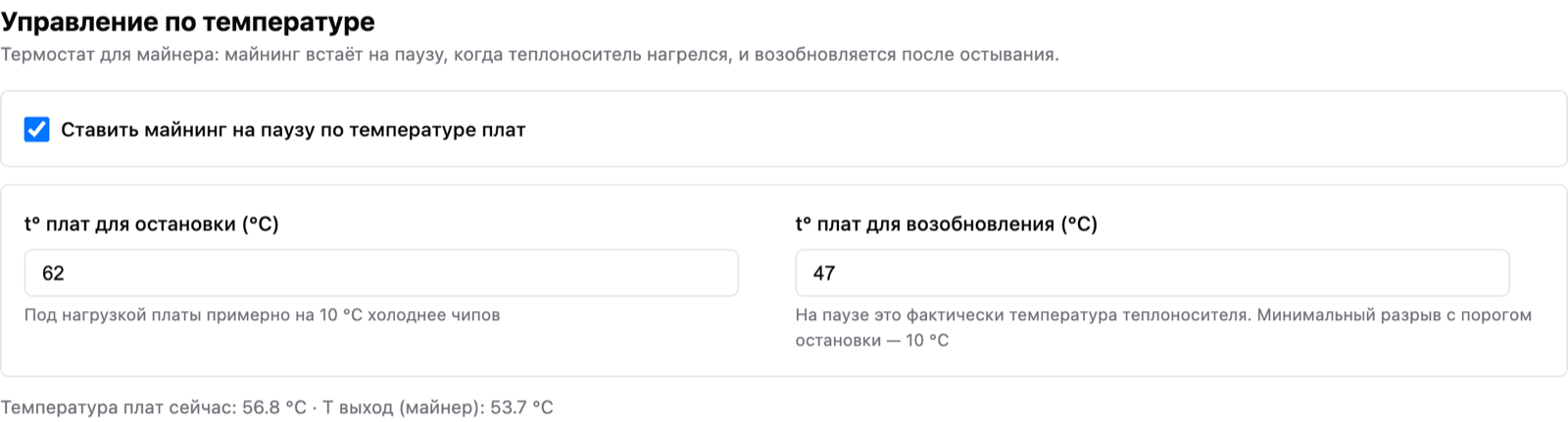

Настройки майнера: управление по температуре
Настройки майнера: управление по температуре

Режим нагрева

Блок «Режим нагрева» в настройках майнера контроллера Теплобайт задаёт настройку самого майнера Whatsminer — значение записывается прямо в майнер и хранится в нём. Поле «Режим работы»:

  • «Обычный» (у производителя — anti-freezing) — при обрыве связи майнер перестаёт майнить и держит воду около 5–10 °C, защищая водяную пластину от замерзания. Стоит у майнеров по умолчанию.
  • «Нагрев» (у производителя — heating) — при обрыве связи майнер продолжает работать и греть.

Если майнер — единственный источник тепла в доме, выбирайте «Нагрев»: иначе пропадание интернета остановит отопление. Если в системе есть котёл, «Обычный» допустим — при обрыве связи нагрузку подхватит котёл.

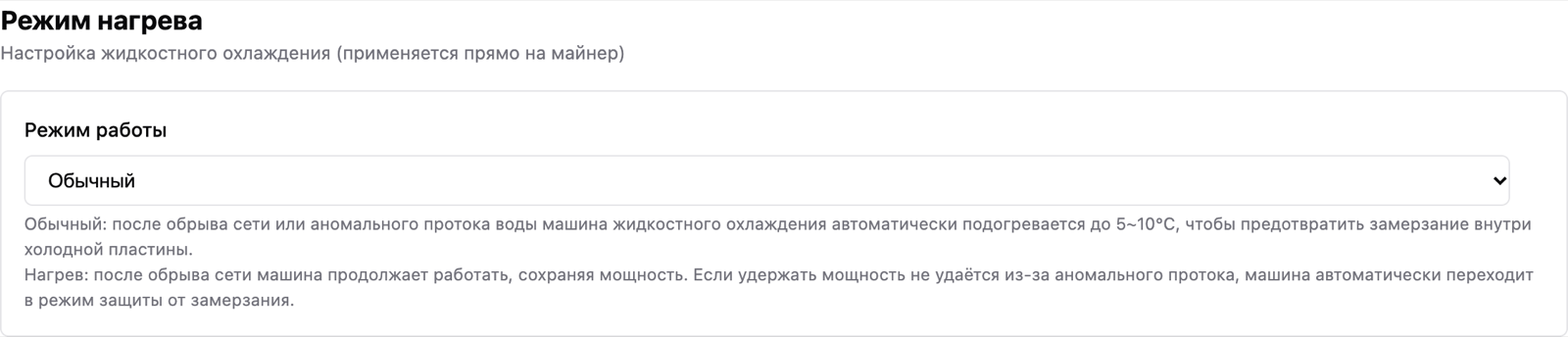

Настройки майнера: режим нагрева
Настройки майнера: режим нагрева

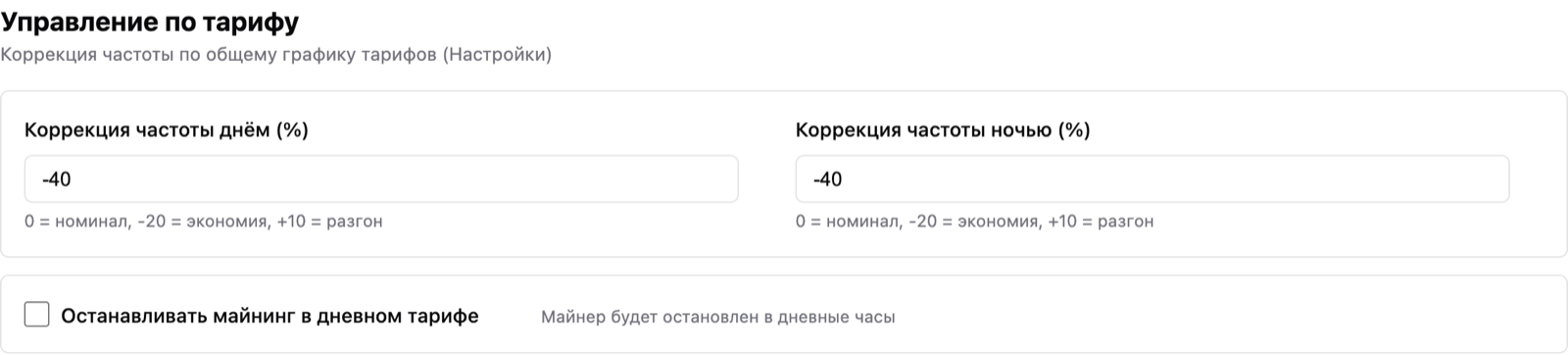

Управление по тарифу

Управление по тарифу в настройках майнера контроллера Теплобайт меняет производительность майнера по дневной и ночной тарифным зонам; границы зон задаются в Настройки → График тарифов на электроэнергию.

Таблица: параметры управления по тарифу для майнера.

Параметр Диапазон Назначение
Коррекция частоты днём, % −100…+100 0 — номинал, отрицательное — экономия, положительное — разгон
Коррекция частоты ночью, % −100…+100 То же для ночной зоны
Останавливать майнинг в дневном тарифе вкл/выкл Полная остановка майнера в дневные часы

Диапазон коррекции частоты −100…+100 % взят из описания API Whatsminer. Снижение частоты больше чем на 40 % приводит к бесконечному тюну майнера с большой потерей производительности; повышение частоты, заявленное в API, без альтернативной прошивки майнера не подтверждается.

Настройки майнера: управление по тарифу
Настройки майнера: управление по тарифу

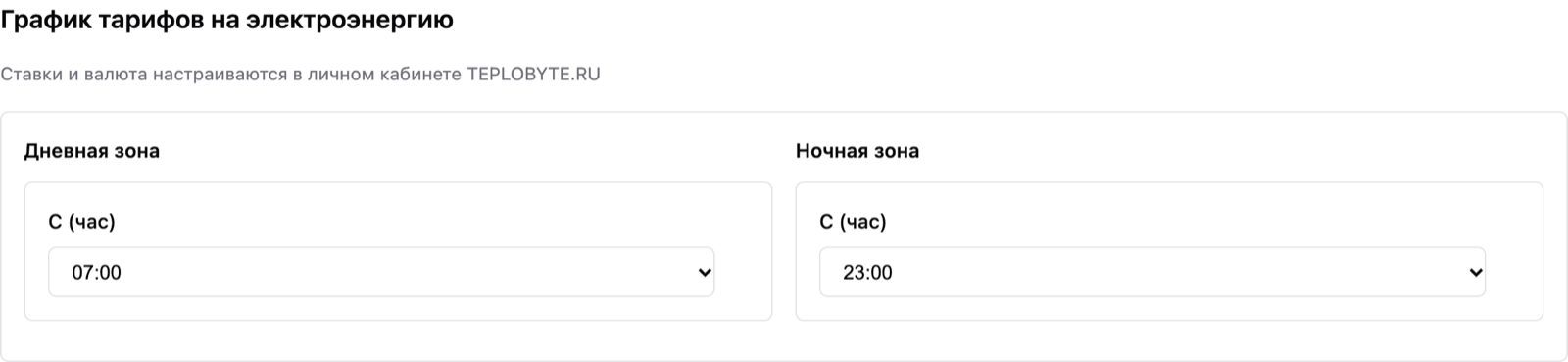

Настройки: график тарифов на электроэнергию
Настройки: график тарифов на электроэнергию

Уставки и система

Уставки

Раздел Настройки веб-интерфейса контроллера Теплобайт задаёт уставки автоматики; изменения сохраняются автоматически (✓ / ✗).

Таблица: уставки раздела «Настройки» контроллера Теплобайт.

Блок Параметр Диапазон
График тарифов на электроэнергию Начало дневной зоны, час 0–23 (по умолчанию 7)
График тарифов на электроэнергию Начало ночной зоны, час 0–23 (по умолчанию 23)
Система отопления Целевая температура / гистерезис 30–80 °C / 1–10 °C
Система бойлера ГВС Целевая температура / гистерезис 30–80 °C / 1–10 °C
Система охлаждения Целевая температура / гистерезис / шаг скорости 30–80 °C / 1–10 °C / 0,5–5 °C

Ставки на электроэнергию (цена кВт·ч и валюта) задаются не в контроллере, а в личном кабинете на teplobyte.ru, вкладка «Тарифы» финансового отчёта.

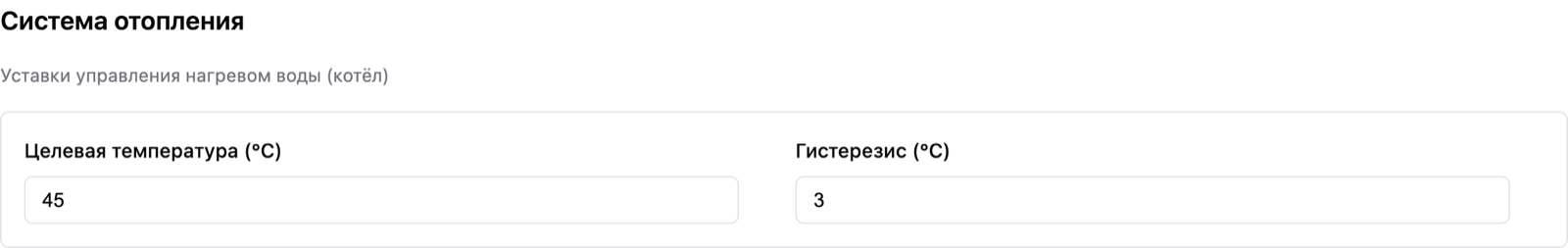

Настройки: система отопления
Настройки: система отопления

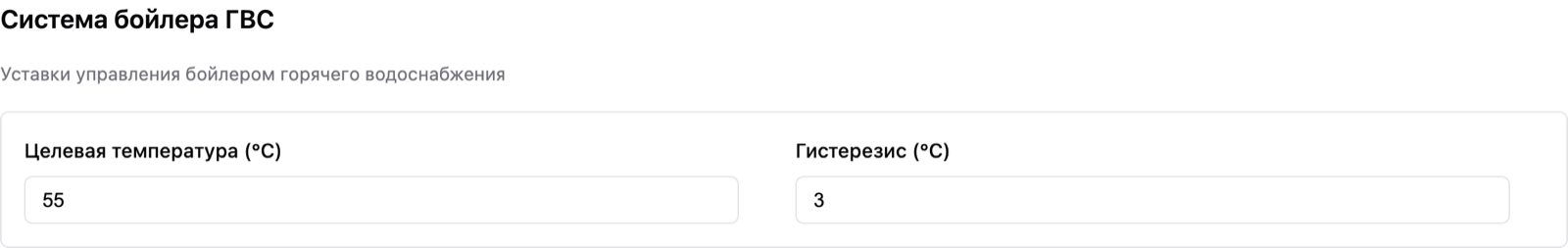

Настройки: система бойлера ГВС
Настройки: система бойлера ГВС

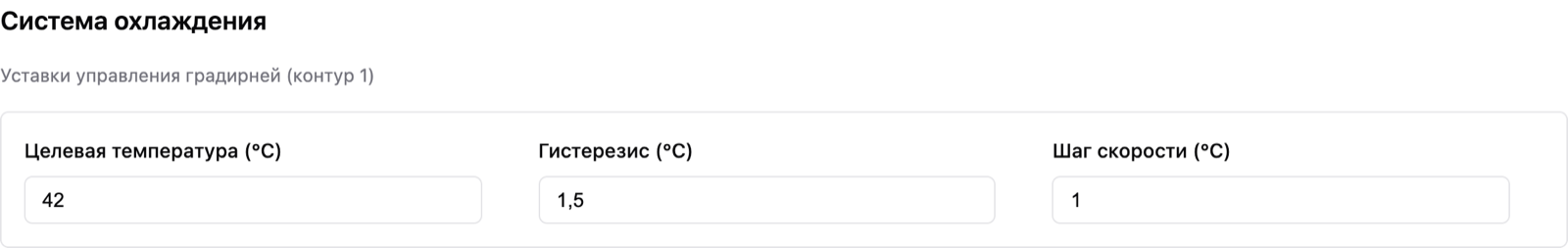

Настройки: система охлаждения
Настройки: система охлаждения

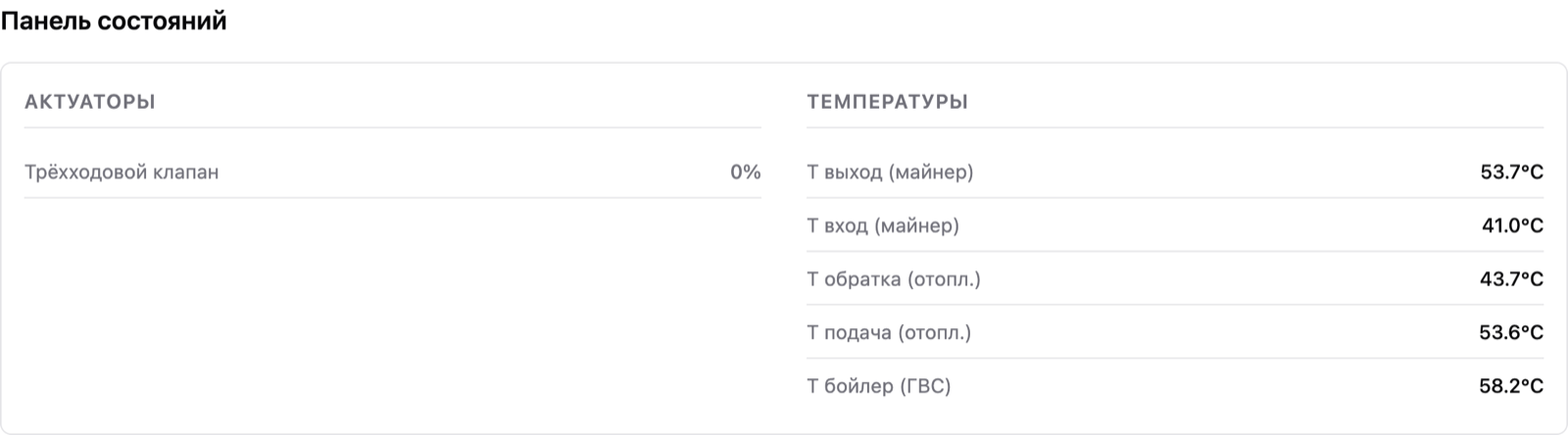

Панель состояний

Панель состояний на главной панели веб-интерфейса контроллера Теплобайт обновляется каждые 5 секунд. Каждое устройство показывается как ON / OFF или «unbound» — к нему не привязано реле или датчик, привязка делается в разделе «Периферия».

  • Исполнительные устройства: реле майнеров, насос, трёхходовой клапан («calibrating…» — клапан калибруется), привод градирни (скорость или обороты; «no link» — нет связи с частотником), котёл отопления, бойлер ГВС, насос подкачки.
  • Давление в барах; при аварии низкого давления — «⚠ ALARM».
  • Проток по каждому входу DI в л/мин; при низком протоке — «⚠ ALERT» (режим предупреждения) или «⚠ ALARM» (режим остановки).
  • Температуры: T выход (майнер) — выход майнеров, T вход (майнер) — вход майнеров, T выход (градирня) — выход градирни, T обратка (майнер) — обратка майнеров, T обратка (отопл.) — обратка отопления, T подача (отопл.) — подача отопления, T бойлер (ГВС) — бойлер ГВС.
Главная панель: панель состояний
Главная панель: панель состояний

Обновление прошивки

Обновление прошивки контроллера Теплобайт — блок «Обновление прошивки» в Системные настройки: текущая версия, доступная версия, кнопка «Check for Updates» — проверить обновления (в русском интерфейсе не переведена) и кнопка «Обновить сейчас» — она появляется, только если на сервере есть более новая версия. Обновление занимает около 90 секунд, устройство перезагружается само.

При открытии веб-интерфейса через удалённый доступ из личного кабинета блок обновления скрыт: обновление прерывает соединение. Обновить прошивку можно также удержанием кнопки на плате 5 секунд при подключённом Wi-Fi.

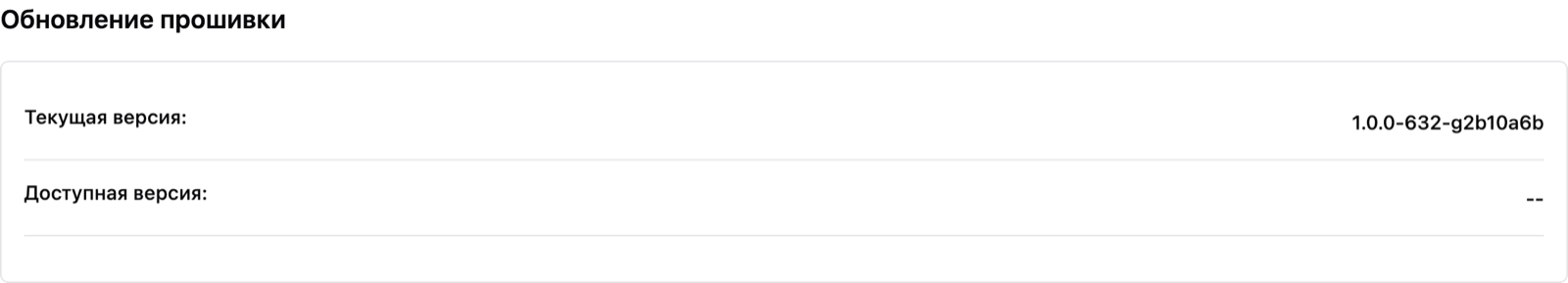

Системные настройки: обновление прошивки
Системные настройки: обновление прошивки

Сеть и устройство

Сетевые настройки контроллера Теплобайт (Системные настройки): имя Wi-Fi-сети (SSID), пароль и способ получения адреса — DHCP (автоматически) или статический IP (тогда появляются поля адреса, маски, шлюза и DNS). После сохранения контроллер перезагружается примерно через 10 секунд и подключается к новой сети; подождите 30–60 секунд и при необходимости откройте новый IP-адрес.

Настройки устройства: имя устройства (показывается в личном кабинете и как имя хоста в сети), часовой пояс (UTC−12…UTC+14) и тип OLED-дисплея, если дисплей установлен.

Режим разработчика — служебный, включается паролем разработчика и для обычной работы не нужен.

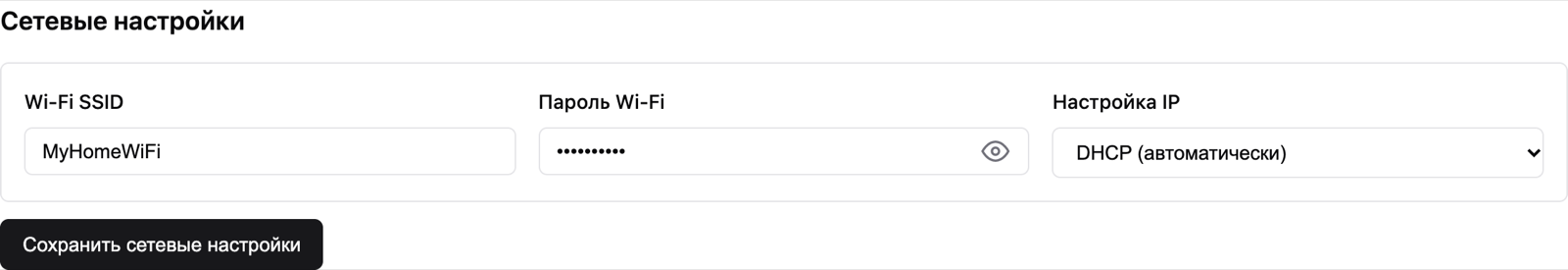

Системные настройки: сетевые настройки
Системные настройки: сетевые настройки

Дисплей

Индикация режима работы контроллера Теплобайт зависит от того, установлен ли OLED-дисплей. Дисплей — опция; тип дисплея (SSD1306, SSD1309 или SH1106) выбирается в Системные настройки → Настройки устройства → Тип дисплея. Если вдоль края экрана видна полоса шума, нужно выбрать SH1106.

  • С дисплеем контроллер показывает экран подключения к Wi-Fi, режим точки доступа (имя сети, IP-адрес и QR-код), режим обновления прошивки и отсчёт секунд при удержании кнопки.
  • Без дисплея плата не показывает ни режим работы, ни ход обновления прошивки. После настройки Wi-Fi или нажатия кнопки просто подождите несколько минут и откройте веб-интерфейс по IP-адресу. Если не получается — напишите в поддержку.

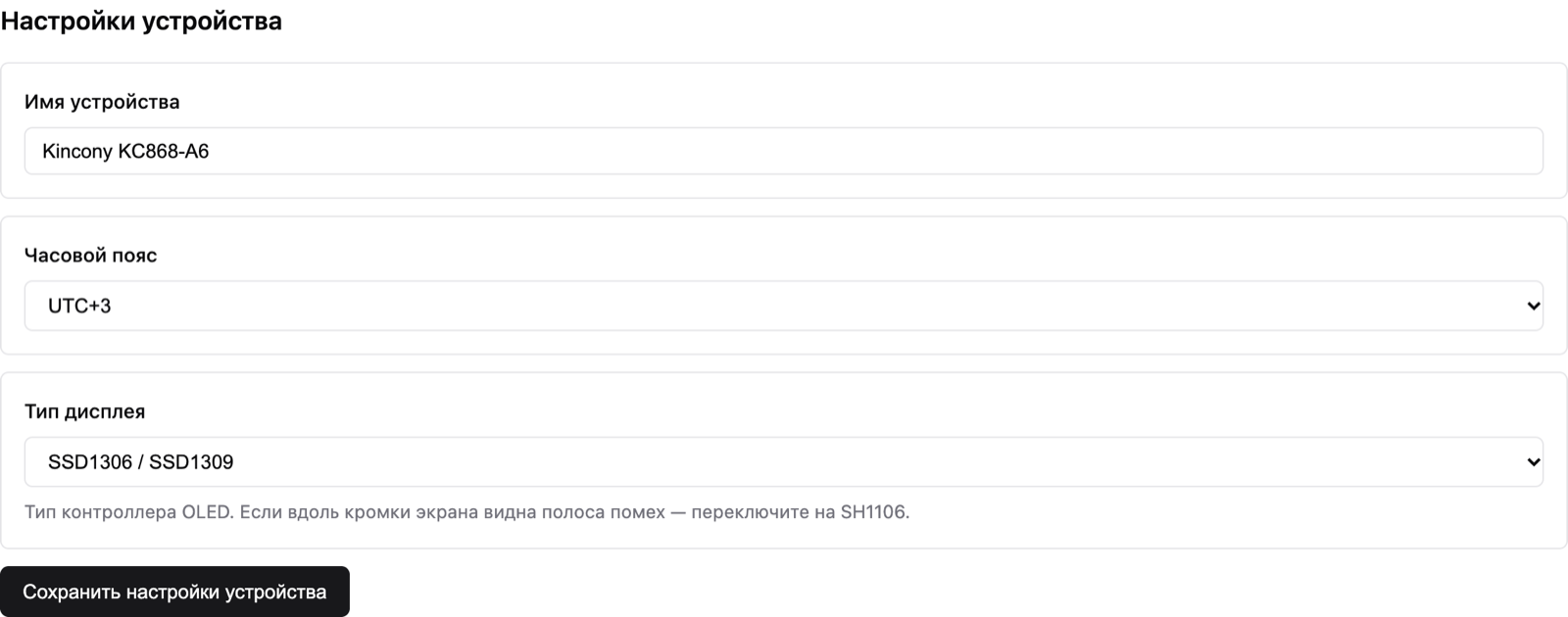

Системные настройки: настройки устройства
Системные настройки: настройки устройства

Как понять, что получилось: в панели состояний нет «unbound» у того, что установлено на объекте, а на мнемосхеме — температуры во всех точках, где стоят датчики.

← НАЗАД
6. Подключение остальных датчиков и исполнительных устройств
ДАЛЕЕ →
8. Настройка в комплексе
// РАЗДЕЛЫ РУКОВОДСТВА
