Настройка в комплексе

Раздел 8 — не последовательность, а развилки: выберите сценарии, которые подходят вашему объекту, и настройте то, что для них нужно, по разделам 5–7.

Как выбрать сценарий

Сценарий работы контроллера Теплобайт выбирается по условиям объекта:

• Только майнеры — мониторинг и перезагрузка, режим по расписанию и тарифам, майнинг по температуре плат (режим «кипятильник»). Подходит для гидро- и воздушных майнеров Whatsminer.
• Датчики температуры — добавляются к любому сценарию для мониторинга и анализа.
• Защита водяного контура — датчик давления, датчики протока, питание майнеров через контактор; нужна, когда майнеры охлаждаются водой или жидкостью.
• Отопление с котлом догрева — котёл под управлением контроллера или автономный.
• ГВС — насос бойлера, клапан на бойлер или отключение отопления на время нагрева бойлера.
• Градирня — когда нужен постоянный майнинг или сброс тепла без отопления: для гидромайнеров, иммерсии и воздушных майнеров.
• Трёхходовой клапан — чтобы зимой не терять через градирню тепло, нужное отоплению, или как самостоятельный узел сброса тепла.

Функции, которые работают через API майнера, — мониторинг, управление по тарифу и температуре плат, аварийная остановка по перегреву майнера — доступны только для майнеров Whatsminer. Градирня, клапан, насос, котёл, ГВС, реле и датчики работают с майнерами любой марки.

Если непонятно, какой сценарий подходит объекту и куда ставить датчики, обратитесь в поддержку ТЕПЛОБАЙТ: приложите фото и видео своей системы и опишите замысел — чем подробнее, тем точнее будет ответ.

Только майнеры: мониторинг и перезагрузка

Минимальный сценарий контроллера Теплобайт — наблюдение за майнерами Whatsminer, гидро или воздушными, без управления отоплением. Нужно только питание контроллера 12 В и Wi-Fi в той же локальной сети, где стоят майнеры; датчики и реле не нужны.

Что даёт сценарий: состояние, хешрейт, мощность и температуры каждого майнера в веб-интерфейсе контроллера и в личном кабинете на teplobyte.ru, удалённая перезагрузка майнера, удалённый доступ к веб-интерфейсу контроллера из кабинета.

Какие датчики нужны: никакие — данные приходят от майнеров по их API.

Что настроить: сменить заводской пароль администратора на майнерах и найти их поиском в разделе «Майнеры» веб-интерфейса контроллера Теплобайт.

Только майнеры: по расписанию и тарифам

Контроллер Теплобайт меняет режим майнеров Whatsminer, гидро или воздушных, по суточному расписанию дневной и ночной тарифных зон: коррекция частоты отдельно днём и ночью или полная остановка майнинга в дневной зоне.

Что настроить: границы тарифных зон — в разделе «Настройки» веб-интерфейса контроллера Теплобайт, блок «График тарифов на электроэнергию»; режим по зонам — в настройках каждого майнера, блок «Управление по тарифу». Цена электроэнергии для финансового отчёта задаётся в личном кабинете. Датчики для этого сценария не нужны.

Если майнеры водяные и стоят по тарифу часами, циркуляционный насос можно останавливать на время простоя: флажок «Останавливать при простое майнинга» в разделе «Периферия → Насос». Перед пуском майнеров контроллер прокачивает контур.

Кипятильник: майнинг по температуре плат

«Кипятильник» — разговорное название интеграции майнера в отопление без градирни. Контроллер Теплобайт реализует его управлением майнером Whatsminer по температуре плат: майнер встаёт на паузу, когда теплоноситель нагрелся, и возобновляет работу после остывания. Так майнер отдаёт столько тепла, сколько забирает система, без внешнего температурного реле и без датчиков на контроллере.

Что настроить: в настройках майнера, блок «Управление по температуре» — включить паузу майнинга по температуре плат и задать пороги остановки и возобновления. Разрыв между порогами — не меньше 10 °C, иначе майнер будет часто перезапускаться. Датчики на контроллере не нужны: температуру плат сообщает сам майнер.

Датчики температуры для мониторинга

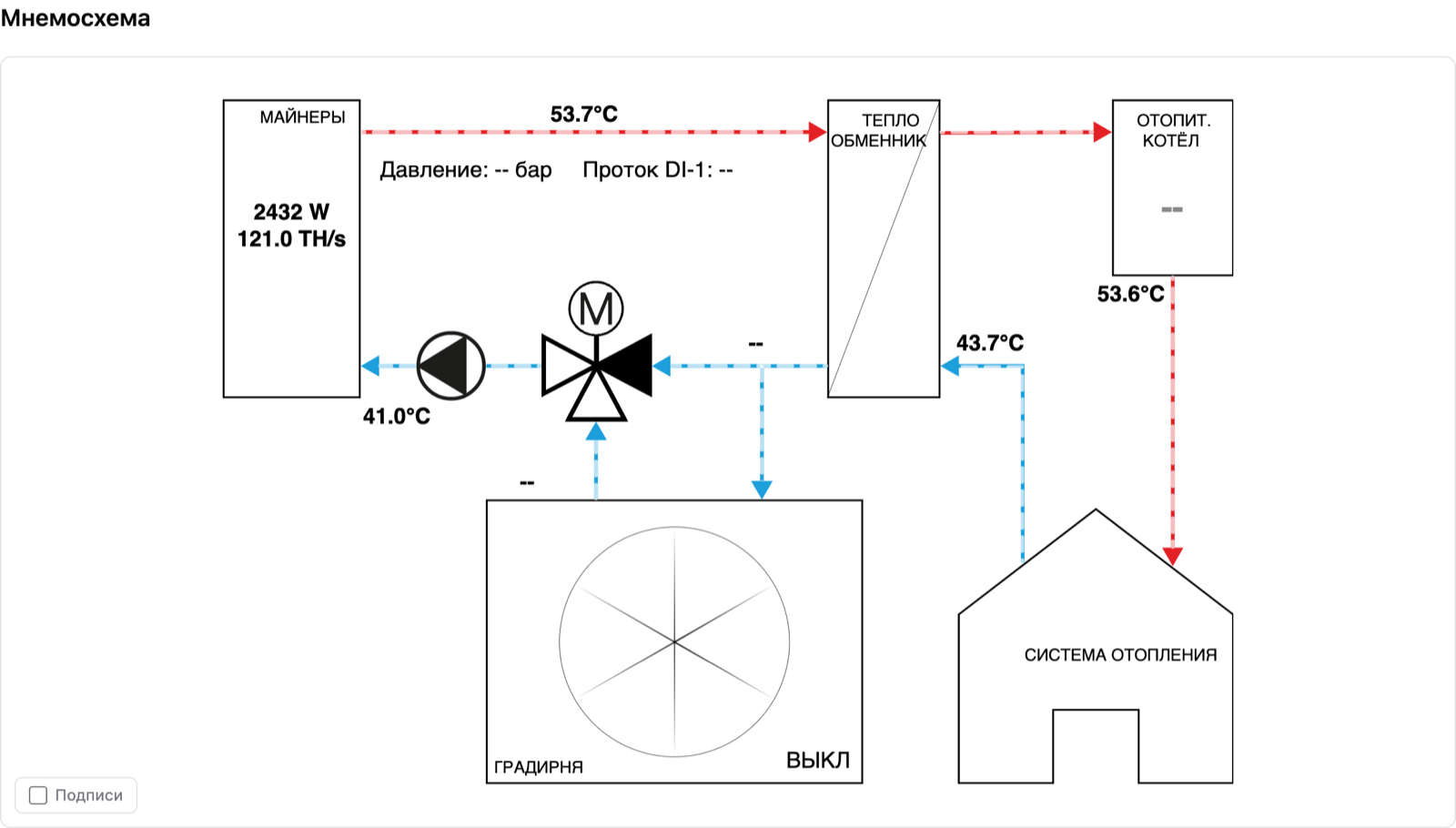

Датчики температуры DS18B20 добавляются к любому сценарию контроллера Теплобайт. Каналы T выход (майнер), T обратка (майнер) и T обратка (отопл.) нужны только для наблюдения; остальные четыре канала, кроме наблюдения, управляют автоматикой. Без исполнительных устройств датчики только показывают температуры в контрольных точках — на мнемосхеме, в панели состояний, на графиках личного кабинета, — и по ним видно, как работает система: перепад на майнерах, температура обратки, работа градирни.

Датчики подключаются к клемме IO-1 платы и привязываются к каналам в разделе «Периферия → Привязка датчиков температуры». Каналов семь: вход и выход майнеров, выход градирни, обратка майнеров, подача и обратка отопления, бойлер ГВС.

Защита водяного контура

Защита водяного контура контроллера Теплобайт нужна, когда майнеры охлаждаются водой, гликолем или иммерсионной жидкостью. Она работает на самом контроллере, без интернета, раз в 5 секунд.

• Датчик давления. При давлении ниже порога контроллер останавливает майнеры, выключает котёл и бойлер ГВС; авария снимается сама, когда давление восстановилось.
• Датчики протока. При протоке ниже порога — остановка майнеров или только предупреждение, по выбору.
• Питание майнеров через контактор. Реле контроллера управляет катушкой контактора; питание майнеров подаётся только после пуска насоса и, по настройке, снимается при аварии давления или протока. Работает с майнерами любой марки, в том числе без API.
• Подкачка. Насос подкачки поддерживает давление по датчику давления и останавливается, если работает дольше заданного времени, — защита от работы всухую.

Какие датчики нужны: для аварии давления и подкачки — датчик давления на входе A1; для аварии протока — датчики протока на входах DI. Датчики температуры защите не нужны: аварийная остановка по перегреву майнера работает по данным майнера через API и доступна только для майнеров Whatsminer.

Отопление с котлом догрева

Котёл догрева в системе с контроллером Теплобайт работает одним из двух способов:

• Под управлением контроллера. Реле контроллера включает котёл по температуре подачи отопления с гистерезисом. Нужен датчик на подаче отопления, привязанный к каналу T подача (отопл.): без него управление котлом не запускается; целевая температура — в разделе «Настройки → Система отопления». Котёл подключается через контактор или способом, который предусмотрен схемой самого котла.
• Автономно. Котёл держит температуру по своему термостату, контроллер им не управляет и не контролирует его.

При аварии низкого давления контроллер Теплобайт выключает котёл, которым управляет. Это имеет значение, только если контур майнеров соединён с контуром отопления напрямую: тогда датчик давления контура майнеров видит и давление отопления. Если контуры разделены теплообменником, авария давления в контуре майнеров котла не касается.

Если котла нет и майнер — единственный источник тепла, в настройках майнера Whatsminer выбирают режим работы «Нагрев»: иначе при обрыве связи майнер остановится и отопление пропадёт.

ГВС

Контур ГВС контроллера Теплобайт включает одно реле по температуре бойлера с гистерезисом. Нужен датчик в бойлере, привязанный к каналу T бойлер (ГВС): без него контур ГВС не запускается; целевая температура — в разделе «Настройки → Система бойлера ГВС». Что именно включает это реле, зависит от схемы объекта:

• Насос вторичного контура на бойлер — подключается к реле напрямую.
• Клапан, переключающий поток на бойлер, — подключается к реле напрямую.
• Отключение отопления или тёплого пола на время нагрева бойлера (приоритет ГВС) — насос отопления или тёплого пола подключается к нормально замкнутому контакту NC того же реле: реле ГВС включилось — отопление остановилось.

Отдельной логики приоритета ГВС в контроллере нет: приоритет создаётся схемой подключения. Такое решение требует от монтажника понимания того, как устроены стандартные схемы котельных и как их подключить к сухим контактам реле контроллера.

Градирня: постоянный майнинг и сброс тепла

Градирня в системе с контроллером Теплобайт нужна, когда майнинг должен идти постоянно, независимо от того, сколько тепла забирает отопление, или когда отопления нет вовсе и тепло нужно просто сбросить. Это работает для гидромайнеров и для иммерсионного охлаждения.

Контур охлаждения контроллера Теплобайт держит температуру теплоносителя на входе в майнеры (датчик T вход (майнер)) около цели из раздела «Настройки → Система охлаждения». Какие датчики нужны: минимум один — на канале T вход (майнер); без него контур охлаждения не запускается. Ставят его на входе в майнеры; в системе без трёхходового клапана это та же температура, что на выходе градирни. Второй датчик, на канале T выход (градирня) на выходе градирни, — по желанию: если он привязан, скорость вентилятора регулируется по нему, иначе по T вход (майнер).

Вентилятор градирни подключается одним из способов: ступенчато через одно–три реле скоростей, частотником по RS485 или регулятором оборотов 0–10 В. Способ выбирается в разделе «Периферия → Привод градирни».

Воздушные майнеры: продувка вентиляторами

Контур охлаждения контроллера Теплобайт может управлять дополнительными вентиляторами продувки для воздушных майнеров. Воды в таком случае нет, и роль температуры теплоносителя играет температура воздуха.

Датчик DS18B20 ставится на выходе горячего воздуха из майнеров и привязывается к каналу T вход (майнер); канал «T выход (градирня)» не занимается, чтобы скорость вентиляторов регулировалась по T вход (майнер). Вентиляторы подключаются как привод градирни — через реле скоростей, частотник или регулятор 0–10 В. Цель и гистерезис задаются в разделе «Настройки → Система охлаждения» в градусах воздуха на выходе майнеров; диапазон цели — 30–80 °C.

Трёхходовой клапан

Трёхходовой клапан в системе с контроллером Теплобайт нужен, когда майнеры работают на отопление и при этом стоит градирня: зимой без клапана теплоноситель всегда идёт через градирню, и часть тепла, нужного дому, уходит на улицу.

Клапан направляет теплоноситель в обход градирни (байпас), пока температура на входе майнеров (T inlet) ниже цели охлаждения, и на градирню, когда выше. Без клапана насос всегда гонит теплоноситель через градирню, а регулируется только вентилятор.

Какие датчики нужны: датчик на входе в майнеры, привязанный к каналу T вход (майнер), — тот же, что нужен градирне. Без него клапан не управляется.

Режим клапана выбирается в разделе «Периферия → Трёхходовой клапан»: «2-позиционный» — одно реле, переключение «байпас / градирня» целиком; «Модулирующий (ПИД)» — два реле и трёхпозиционный привод, доля потока на градирню меняется плавно.

Трёхходовой клапан под управлением контроллера Теплобайт может быть и самостоятельным узлом регулирования сброса тепла: например, направлять излишки тепла на подогрев дорожек, бассейна или теплицы либо управлять протоком теплоносителя через теплообменник охлаждения.
