// ИНСТРУКЦИЯ

Плата контроллера KinCony KC868-A6

Обновлено · Скачать PDF

Клеммы платы

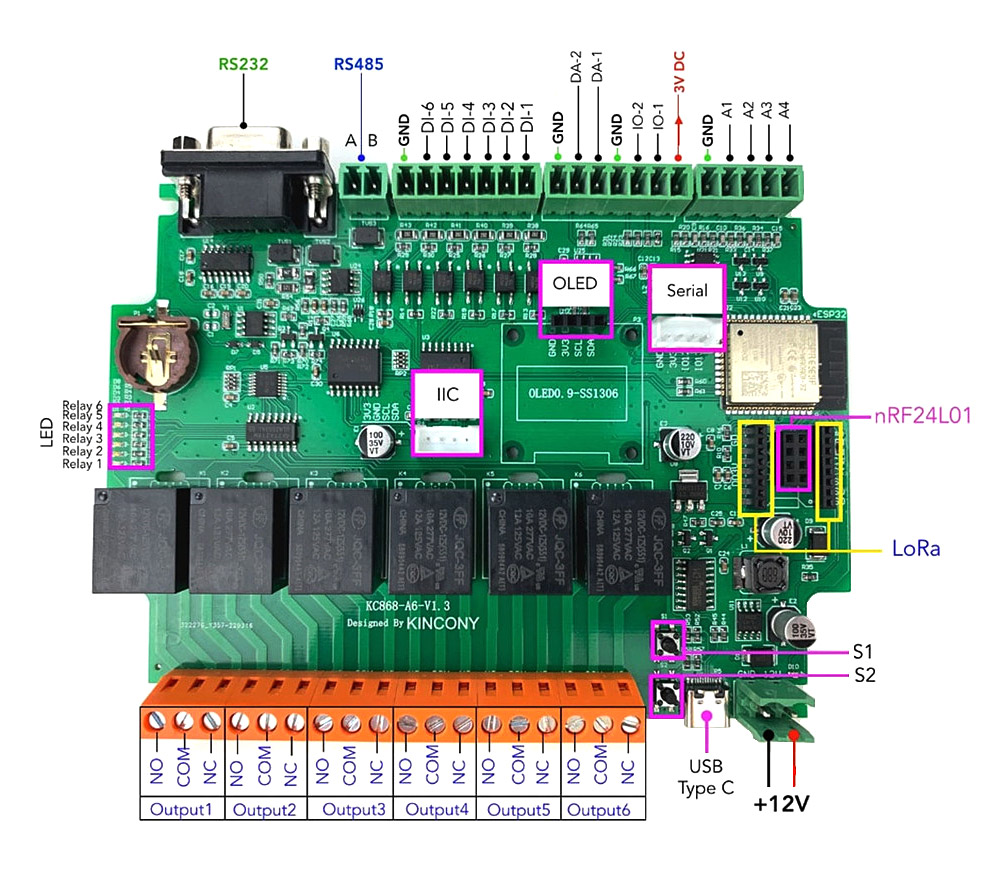

Схема подключения платы KinCony KC868-A6
Схема подключения платы KC868-A6. Источник: KinCony, kincony.com/kc868-a6-hardware-design-details.html

По документации производителя платы KinCony: контроллер Теплобайт построен на плате KinCony KC868-A6. Расположение клемм на плате — на изображении производителя: https://www.kincony.com/images/user-guide/manual/KC868-A6-images/a6-connections.jpg. Подробное описание платы — на странице https://www.kincony.com/kc868-a6-hardware-design-details.html.

Таблица: клеммы платы KC868-A6 по данным производителя KinCony.

Где на плате Клеммы Назначение
Верхняя колодка, слева A, B Шина RS485 (частотник градирни)
Верхняя колодка GND, DI-1 … DI-6 Дискретные входы (датчики протока)
Верхняя колодка GND, DA-1, DA-2 Аналоговые выходы 0–10 В (регулятор оборотов градирни; управление насосом — в разработке)
Верхняя колодка GND, IO-1, IO-2, 3V DC Датчики температуры DS18B20 — только IO-1; IO-2 прошивка Теплобайт не использует
Верхняя колодка, справа GND, A1 … A4 Аналоговые входы 0–5 В: датчик давления — A1; A2–A4 прошивка Теплобайт не использует
Нижний край, справа +12V (2 клеммы) Питание платы 12 В
Нижняя колодка NO, COM, NC × 6 Выходы реле Output1 … Output6
Рядом с USB Type-C S1, S2 Кнопки; кнопка контроллера Теплобайт — S2, прямо над разъёмом USB Type-C
