Рекомендуемое оборудование
Оборудование ниже — то, с чем контроллер работает на объектах ТЕПЛОБАЙТ. Подойдёт и другое, если совпадают принцип работы, сигнал и способ подключения.
Как подбирать оборудование
Список оборудования для контроллера Теплобайт — пример, а не ограничение. Подходит любое устройство с тем же принципом работы, сигналом и способом подключения:
- Датчик температуры — цифровой DS18B20 с трёхпроводным подключением (питание, общий, данные).
- Датчик давления — токовый 4–20 мА (двухпроводной) или с выходом по напряжению 0–5 В (трёхпроводной).
- Датчик протока — импульсный на эффекте Холла с выходом NPN «открытый коллектор»; нужен его коэффициент K — число импульсов на литр.
- Нагрузка на реле — любое устройство, которое включается замыканием сухого контакта: насос, котёл через свой вход или контактор, клапан, катушка контактора.
- Привод модулирующего клапана — трёхпозиционный, с двумя управляющими проводами «открыть» и «закрыть».
- Вентилятор градирни — через реле скоростей, частотник с управлением по Modbus RS485 или регулятор оборотов со входом 0–10 В.
Перед покупкой сверяйте с паспортом устройства напряжение питания, тип выходного сигнала и нагрузку на контакт реле.
Разветвитель ПР-8

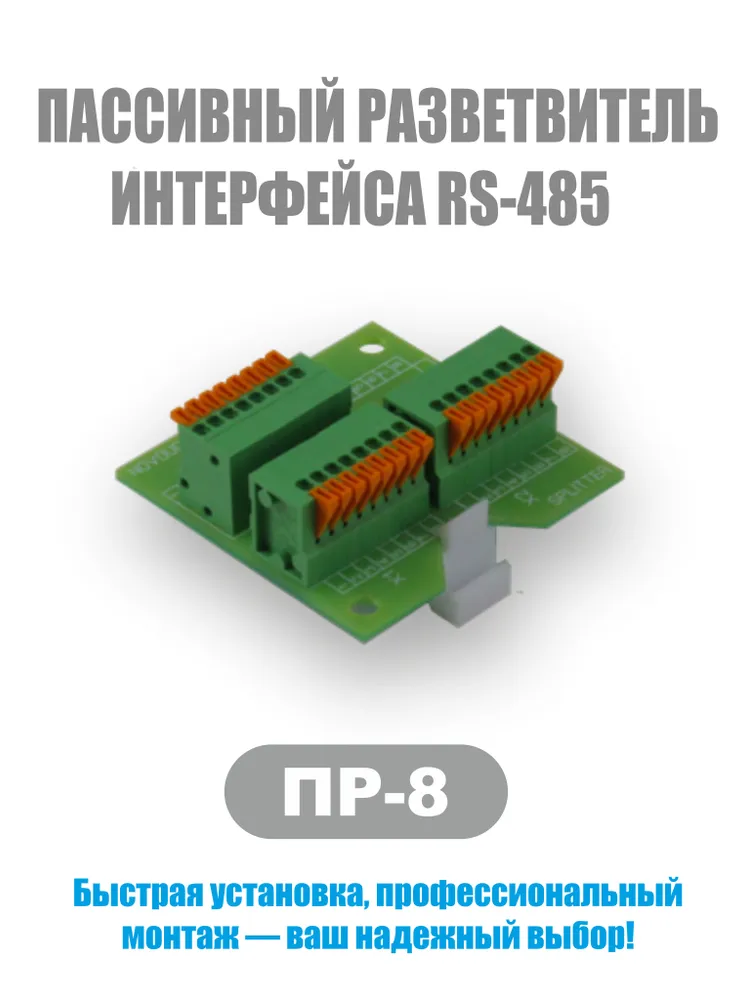

Пассивный разветвитель интерфейса RS-485 ПР-8 в исполнении 3×8, без корпуса, на DIN-рейку удобен, чтобы подключить к контроллеру Теплобайт несколько датчиков температуры DS18B20. По схеме разветвителя у него три колодки X1, X2, X3 по восемь клемм, и все клеммы одной колодки соединены между собой.
Таблица: подключение разветвителя ПР-8 к плате контроллера Теплобайт для датчиков DS18B20.
| Колодка ПР-8 | Клемма платы | Провода датчиков |
|---|---|---|
| X1 | 3V DC | Красные (питание) |
| X2 | GND | Чёрные (общий) |
| X3 | IO-1 | Жёлтые (данные) |
Одна клемма каждой колодки занята проводом к плате, остальные семь — под семь датчиков, по числу каналов температуры контроллера.
Датчик температуры DS18B20
Для контроллера Теплобайт подходит цифровой датчик температуры DS18B20 в герметичном исполнении IP67 — в металлической гильзе на кабеле. Гильза на фото товара — диаметр 6 мм, длина 50 мм.
Провода датчика DS18B20: красный — питание (+), чёрный — общий (−), жёлтый — данные. Подключаются к клеммам 3V DC, GND и IO-1 платы контроллера Теплобайт напрямую или через разветвитель.
Датчик протока G1
Для контроллера Теплобайт подходит импульсный датчик протока на эффекте Холла с резьбой G1 (1 дюйм), съёмный. Это тот датчик, под который в прошивке контроллера Теплобайт стоит коэффициент по умолчанию K = 108 импульсов на литр. Длина датчика по чертежу продавца — 86,6 мм.
Датчик протока подключается тремя проводами: питание к клемме +12V, общий к GND, сигнал к свободному входу DI-1 … DI-6 платы контроллера Теплобайт.
Датчик давления PT-506
Для контроллера Теплобайт подходит токовый датчик давления PT-506: по шильдику — выход 4–20 мА, диапазон 0–10 бар, точность 0,5 %, питание «24V DC»; присоединение G1/4. Датчик двухпроводной: красный провод — плюс, чёрный — минус; минус идёт на клемму A1, между A1 и GND ставится резистор 150 Ом.
PT-506 работает при питании 19 В. Не известно: работает ли PT-506 от 12 В — допустимый диапазон питания производитель не публикует, на объектах при 12 В датчик не проверялся.
Проверка датчика PT-506 при питании от клеммы +12V: откалибровать датчик по двум точкам и сравнить показание с эталонным манометром в третьей точке. Если показания сходятся, датчик работает. Если датчик не запускается или показания расходятся, датчик питают от отдельного блока питания 24 В, а минус этого блока соединяют с клеммой GND платы контроллера.
Внимание: резистор 150 Ом между A1 и GND должен быть надёжно подключён. Без него ток датчика не замыкается через резистор, и напряжение на входе A1 поднимается к напряжению питания датчика, а вход A1 рассчитан на 0–5 В.
Трёхходовой клапан с приводом
Для модулирующего режима трёхходового клапана контроллера Теплобайт подходит комплект: поворотный смесительный клапан TIM BL3804 1″ и сервопривод M050101DAB на 230 В со временем хода 120 с. Привод M050101DAB продаётся под марками ZEISSLER и TIM — это один и тот же привод.
Привод трёхпозиционный: два управляющих провода «открыть» и «закрыть» подключаются к двум реле контроллера Теплобайт. Характеристики клапана и привода по паспортам, монтаж и подключение описаны в документе о модулирующем трёхходовом клапане.
Частотник VFC-M0701S
Для плавного управления вентилятором градирни контроллер Теплобайт работает с частотным преобразователем VFC-M0701S: однофазный вход 220 В, трёхфазный выход, мощность 750 Вт. Габариты по фото продавца — 102,5 × 60,5 × 130 мм.
Частотник управляется контроллером Теплобайт по Modbus RS485 (клеммы A и B платы) и реле пуска. Подключение двигателя, параметры частотника и настройка описаны в документе о частотнике VFC-M0701S.
Регулятор оборотов CTY-1.8
Для плавного управления вентилятором градирни без частотника контроллер Теплобайт работает с регулятором скорости вентилятора Cityron CTY-1.8 на 220 В со входом управления 0–10 В. Регулятор подключается к аналоговому выходу DA-1 или DA-2 платы контроллера Теплобайт.
Cityron CTY-1.8 и CTY-1.8A — одно и то же устройство. Клеммы, запреты при монтаже, схемы подключения и настройка подстроечников описаны в документе о регуляторе CTY-1.8A.
Насос подкачки
Как насос подкачки для контура контроллера Теплобайт можно использовать вибрационную помпу ULKA EP5 / EP5GW на 15 бар, 48 Вт. Это рекомендация для небольших по объёму систем; насос подкачки подбирается под объект.
По шильдику помпы: 230 В, 50 Гц, 48 Вт, режим «2/1 min» — работа с перерывами, 2 минуты работы и 1 минута паузы. Параметр «Макс. время» насоса подкачки в контроллере Теплобайт по умолчанию — 120 с, это не больше допустимого времени работы помпы. Для этой помпы «Макс. время» выше 120 с не поднимайте: в интерфейсе его можно задать до 3600 с, а принудительной паузы между пусками у контроллера нет — насос включится снова, как только давление опустится ниже порога.
Помпа мощностью 48 Вт подключается к реле контроллера Теплобайт напрямую.
